ZW 50 : 대전기계공업(주)

ROPS / FOPS 구조 적용 캐빈, 캐노피

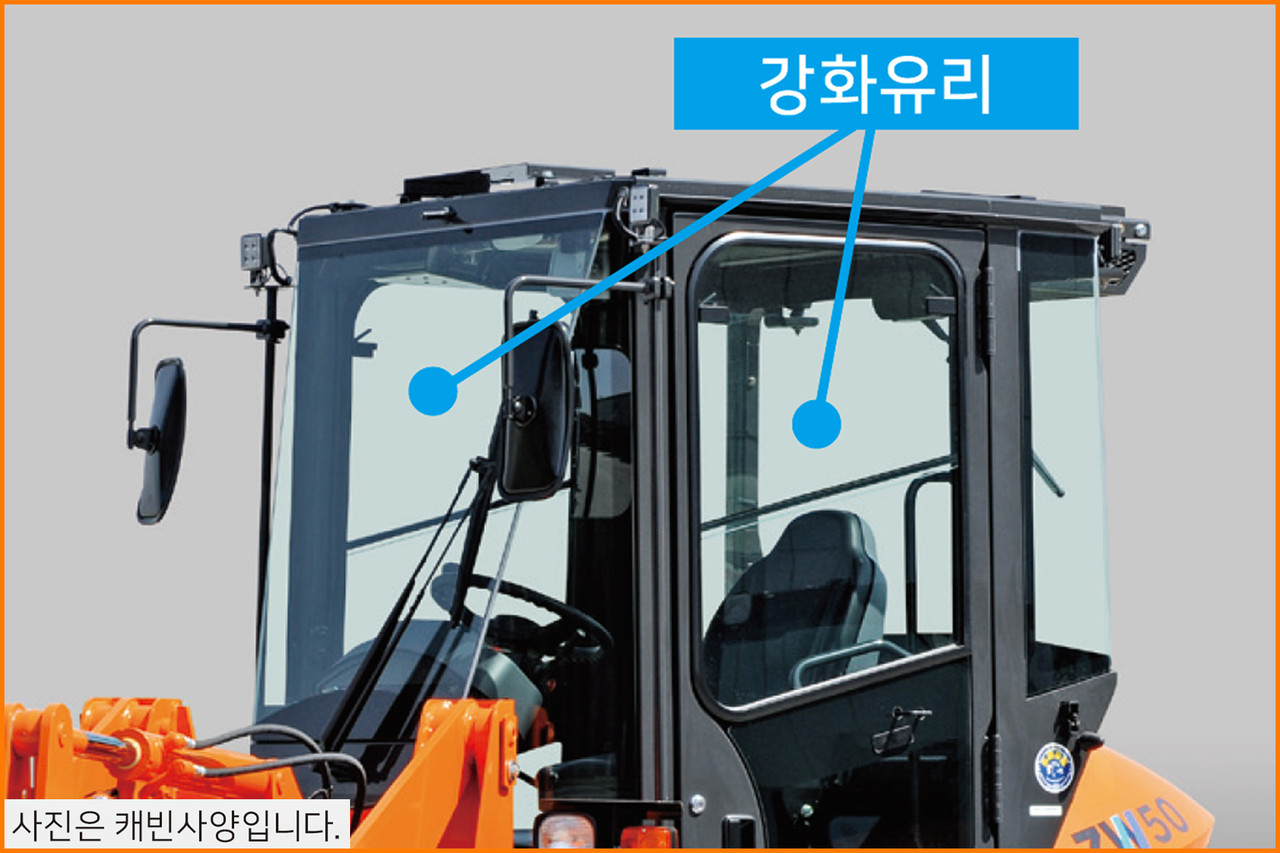

캐빈 / 캐노피는 안전성이 높은 ROPS*/FOPS**구조를 채용하였습니다. 캐빈사양 (ZW30-5B/ZW50-5B 는 선택사양 ) 은 일반유리 3~5배 강도의 강화유리를 채용하였습니다. 또 만일의 경우 유리가 파손되어도 알맹이 상태로 부서지기 때문에 매우 안전합니다.

ROPS* : Roll-Over Protective Structures 의 약칭, 전도시 안전벨트를 장착하여 운전자를 보호하는 구조물.

FOPS** : Falling-Object Protective Structures 의 약칭, 낙하물에 대한 운전자보호용 구조물.

주요 사 양			주요 장비품 (기본장비 : ● / 옵션 : ○ / 적용안됨 : - )
엔 진	모 델	구보다 'D1703-M-DI' 디젤엔진	캐노피 사양	ROPS (ISO3471), FOPS (ISO3449) 케노피	●
	형 식	수냉식 3기통 4행정 직분사		시트 : 비닐서스펜션	●
	정격 출력	ISO14396 사양 / 18.2 kW at 2 200 min-1		배면밀러 외측 (2)	●
	정격 출력	SAE J1349 사양 / 17.9 kW at 2 200 min-1		고무마닥 매트	●
	배기량	1,650 cc		시트 : 개폐식 안전벨트 75 mm	●
	보어 x 스트로크	87 mm x 102 mm		핸들선회장치	●
	배터리	DC 12V 64Ah 565CCA 1EA	캐빈 사양	ROPS (ISO3471), FOPS (ISO3449) 캐빈	○
	에어클리너	건조식 (더블엘리먼트)에 제한 표시기		AM/FM 라디오	-
전동장치	변속기제어장치	유압식구동(HST)에 의한 무단변속2단 자동제어		옷걸이	●
	주행속도 전진 1st	7.0 km / h		컵 홀더	●
	주행속도 전진 2nd	15.0 km / h		프론트 디프로스터	●
	주행속도 후진 1st	7.0 km / h		수동제어 에어컨	●
	주행속도 진 2nd	15.0 km / h		배면 밀러 내측 (1)	●
액슬과 종감속기	구동 시스템	4 륜 구동 시스템		배면 밀러 외측 (2)	●
	프론트 & 리어 액슬	세미플로팅 타입		시트 : 비닐서스펜션	●
	프론트	앞축 고정식 지지방식		차광판	●
	리어	뒤축 요동식 지지방식		안전강화유리	●
	진동각도	총 16° (±8°)		전면 / 후면 유리 워셔	●
	종감속기	중형 / 유성기어식 / 내장식감속기		전면 / 후면 와이퍼	●
타이어	표준	12.5 / 70 - 16 6PR (L2)		고무마닥 매트	●
브레이크	주차 브레이크	스프링 유압릴리스 습식디스크형		시트 : 개폐식 안전벨트 75 mm	●
브레이크	서비스 브레이크	습식 디스크형 감속기어		핸들선회장치	●
조향시스템	형식	차체 굴절 조향	전기시스템	백업알람	●
	조향각도	각 방향 41°총 82°		배터리 DC 12V 64Ah 565CCA	●
	실린더	복동 피스톤 타입		배터리 DC 12V 70Ah 735CCA	-
	수량 X 보어 X 스트로크	1 × 55 × 228 mm		배터리 분리케이블	●
	조종장치	전유압조향유닛, 파일럿 작업	냉각시스템	팬가드	●
유압시스템	주행 속도	암과 버켓은 기계식 신호 컨트롤레버에 의하여 제어		라디에이터 먼지스크린	●
	릴리프밸브 설정압	20.6 MPa		라디에이터 리저브 탱크	●
	유압 사이클타임 암 상승	5.0 s		라디에이터와 오일 쿨러 병렬배치	●
	유압 사이클타임 암 하강	3.0 s	라이트	브레이크와 후미등	●
	버켓 덤프	1.0 s		클리어런스 라이트	●
	필터	전유량 10마이크론 리턴필터		헤드라이트	●
서비스 주입 용량	연료탱크	42.0 L		프론트 라이트 (LED 타입 캐노피용 )	●
	엔진 냉각수	4.5 L		리어 라이트 (LED 타입 캐노피용 )	-
	엔진 오일	5.6 L		프론트 라이트 (LED 타입 캐빈용 )	●
	앞축 차동장치와 바퀴허브	4.5 L		리어 라이트 (LED 타입 캐빈용 )	●
	뒤축 차동장치와 바퀴허브	4.5 L	전동장치	차동장치	●
	유압유 탱크	27.0 L		HST 시스템 전기 제어	●

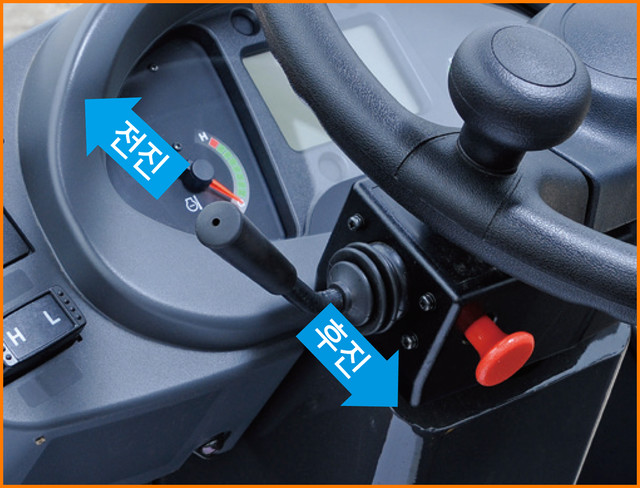

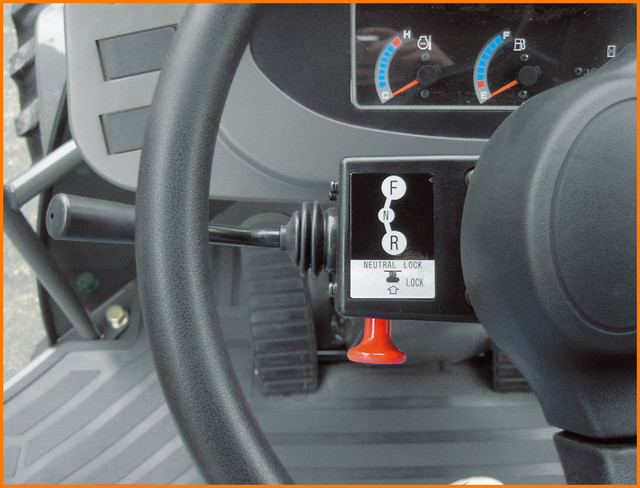

				전진 / 후퇴 레버	●
				주행모드 선택 스위치 (L – H)	●
			엔진	더블 엘리먼트 에어필터	●
				공기 흡입구	●
				카트리지형 엔진 오일필터	●
				카트리지형 연료 메인 필터	●
				카트리지형 연료 프레필터에 수분 분리기	●
				엔진오일 원격 드레인	●
				글로 플러그	●
			모니터링 시스템	냉각수 온도 게이지	●
				연료게이지	●
				방향 지시등	●
				방전 경고 지시등	●
				예열 지시등	●
				작업 지시등	●
				클리어런스 라이트 지시등	●
				LCD 모니터 디스플레이	●
				아날로그 모니터 디스플레이	-
				주차 브레이크 경고등	●
				브레이크 오일 레벨 경고등	●
				엔진오일 경고등	●
				저압 경고등	●
				서비스 지시등	●
				과열 엔진 오일 저압 경고등	●
				에어필터 제한 경고등	●
				연료 레벨 지시등	●
			제동 시스템	전자동 스프링	●
			제동 시스템	유압 릴리스 습식디스크형주차브레이크	●
			유압 시스템	자동 굴삭 제어장치	●
				3 유압기능 제어용 밸브	●
				신호제어 레버 & AUX 레버 제 3 기능용	●
				카트리지형 유압 메인필터	●
				카트리지형 HST 필터	●
				리프트 암 플로트 시스템	●

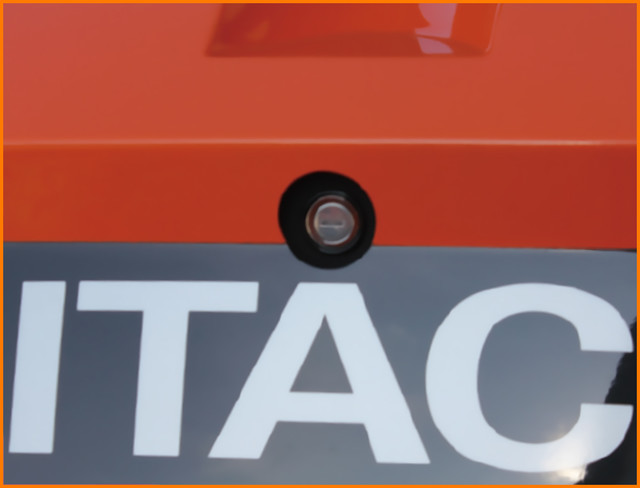

				리저브 사이트 게이지	●
			타이어	12.5 / 70 - 16 PR (L2)	-
			타이어	15.5 / 60 - 18 8 PR (L2)	●
			다양한 기타장비	접이식 로크바	●
				다용도 버켓에 볼트 온 커팅 엣지	●
				커플러 ( 핀 온 , 기계식 )	●

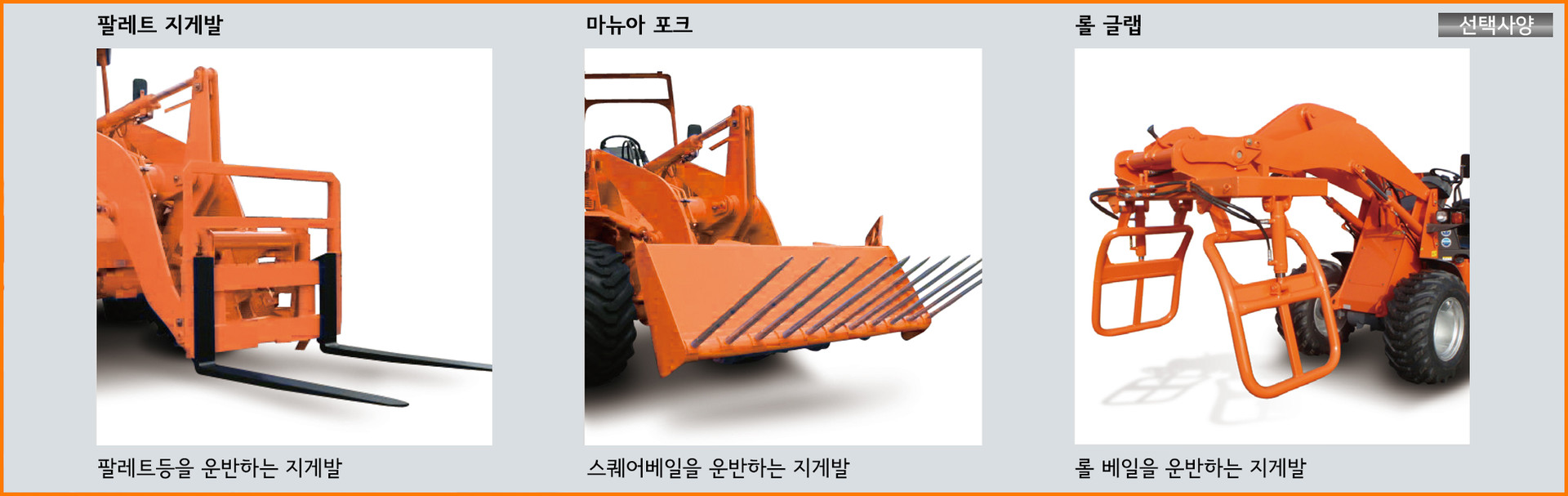

				포크	○
				팔레트 지게발	○
				롤 그랩	○
				3 스풀 밸브에 퀵 커플러장착	●
				카운터웨이트	●
				견인봉에 잠금핀을 장착	●
				흙받이	●
				혁신적인 HN 부싱 기술로 윤활간격을 연장	●
				고정장치	●
				엔진커버 장금장치	●

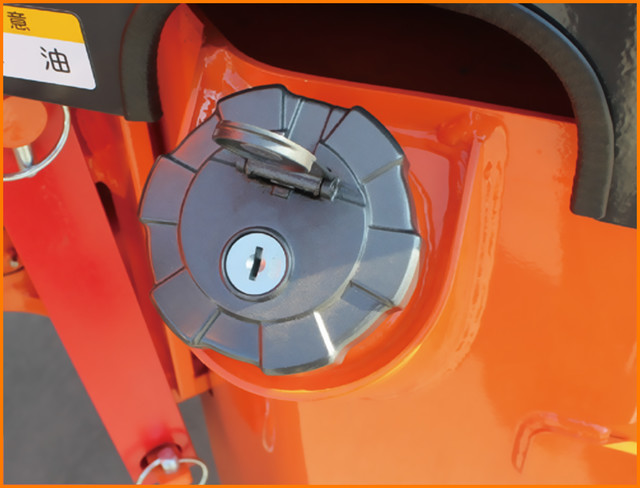

				연료 주유캡 잠금장치	●
				도구와 도구함	●

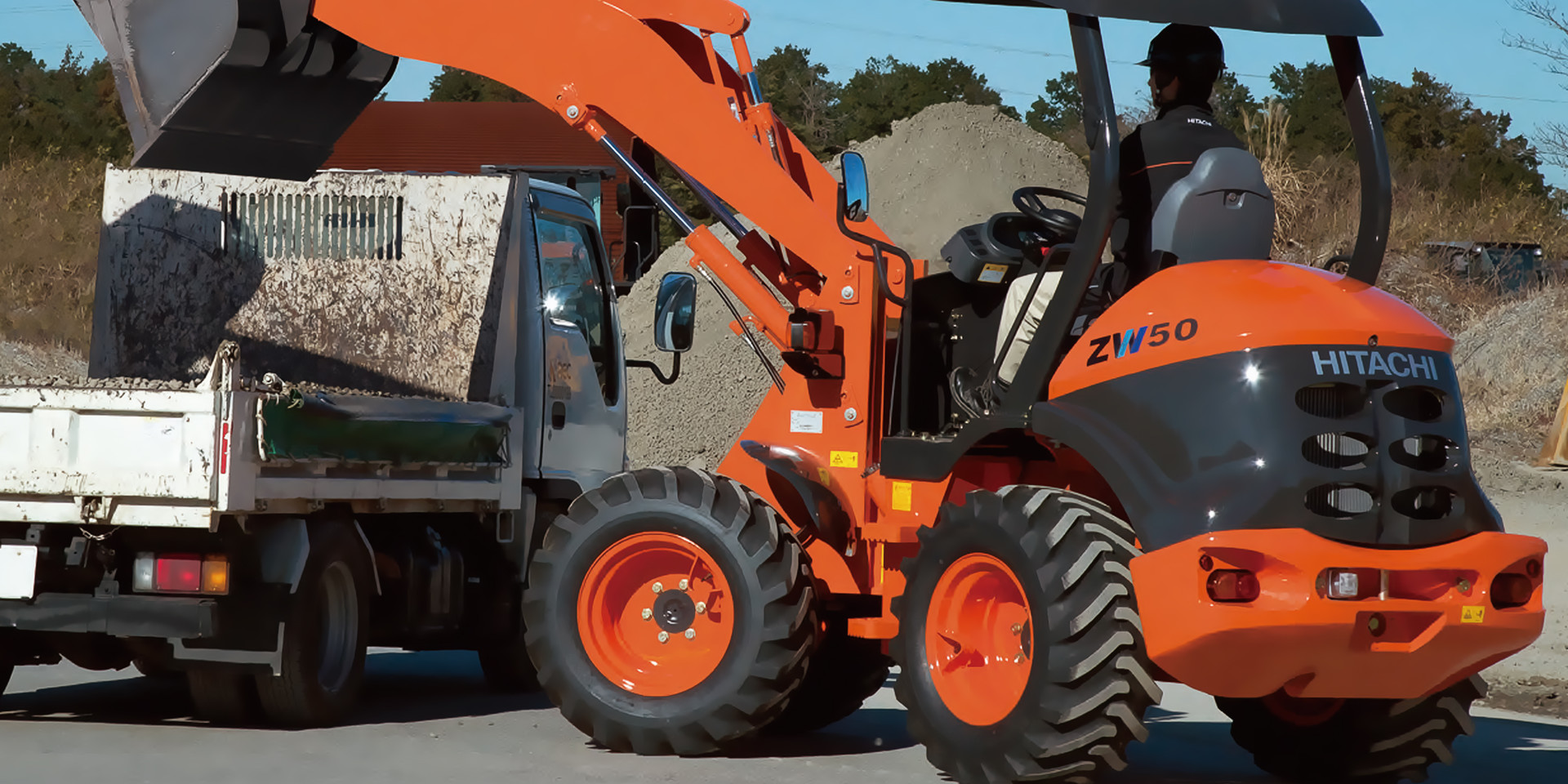

둥근 바디의 이목을 집중시키는 미니 휠로더.

어떠한 작업이던 쉬운 조작으로 실행력이 뛰어납니다.

유지 보수가 간단해 손쉽게 내구성을 유지할 수 있습니다.

작업성, 거주성, 안전성, 환경 및 유지관리에 최적화된 히타치 건기의 컴팩트 휠로더.

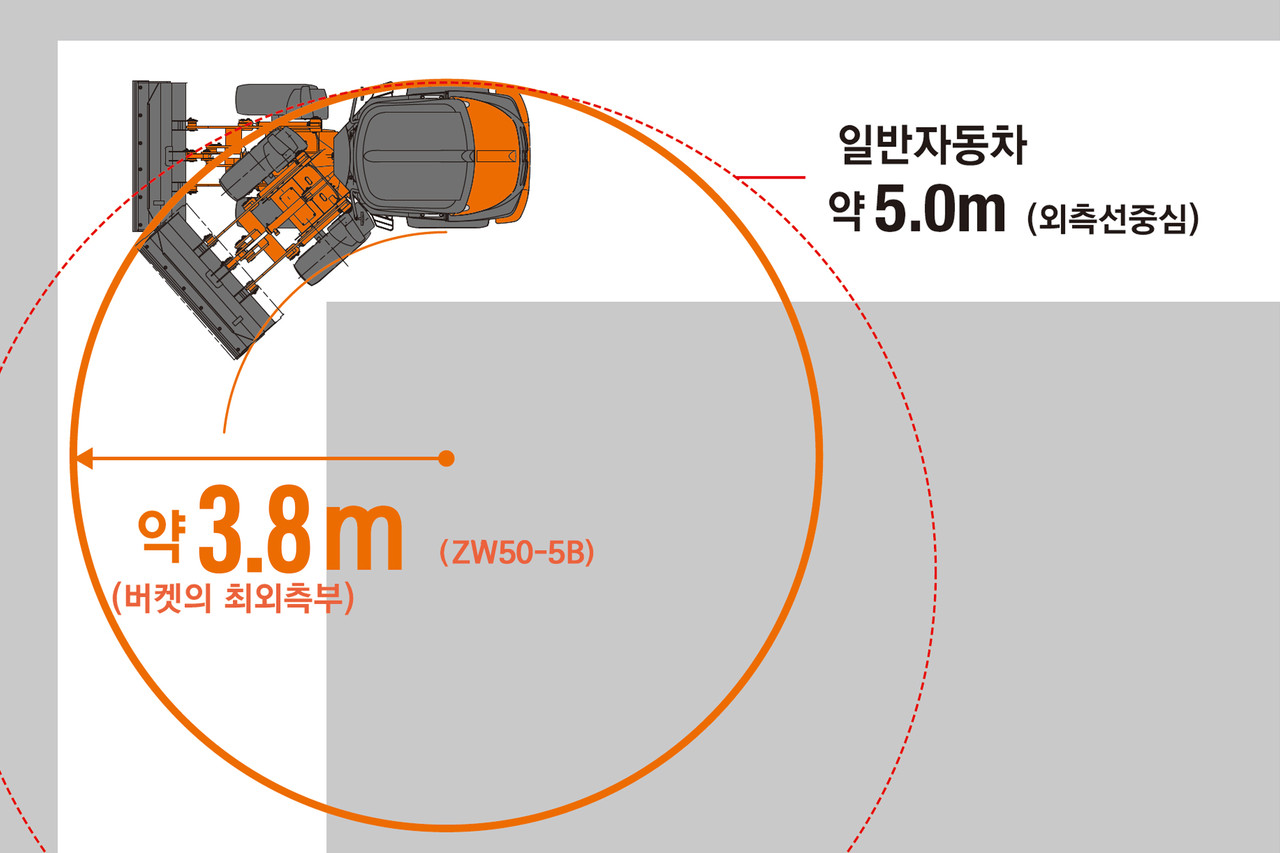

뛰어난 소선회 성능

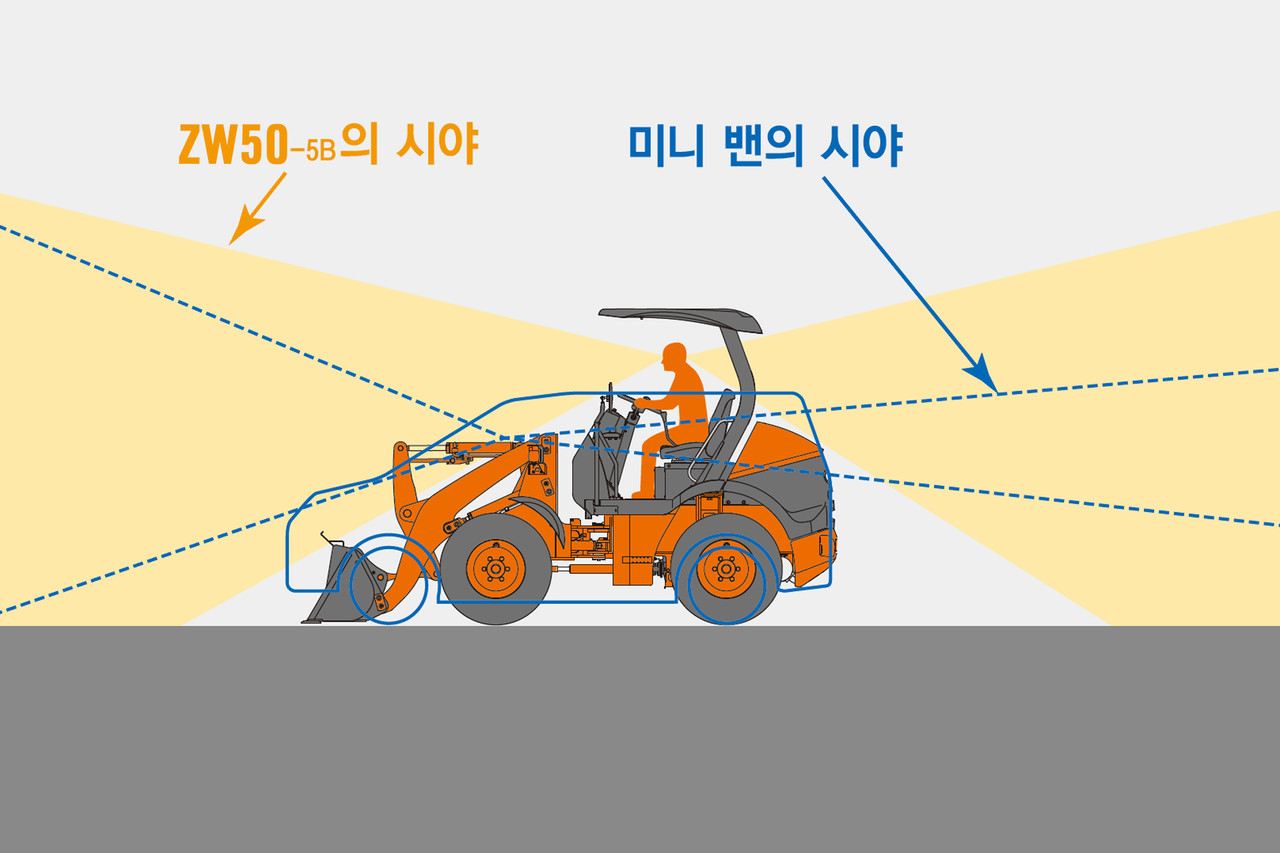

높은 아이포인트 넓은 시야 확보

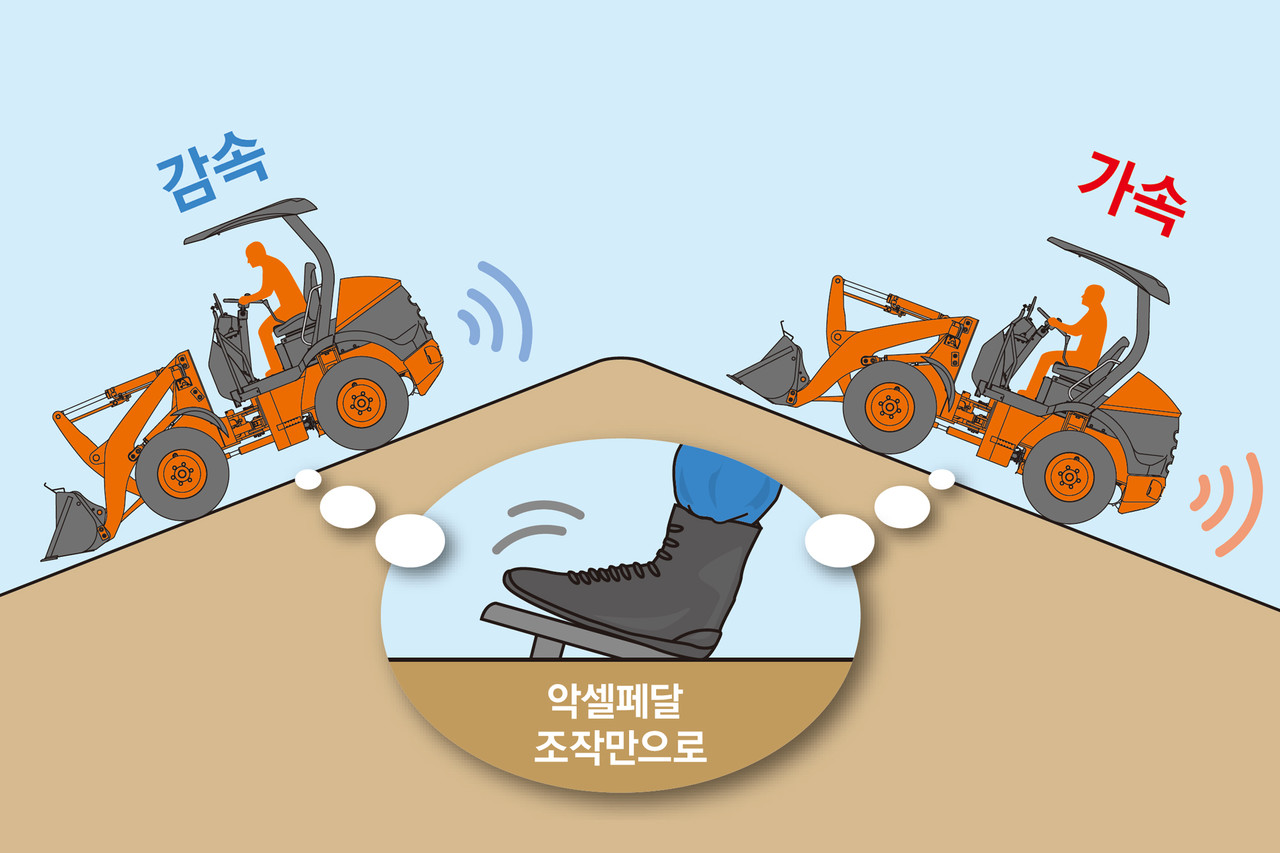

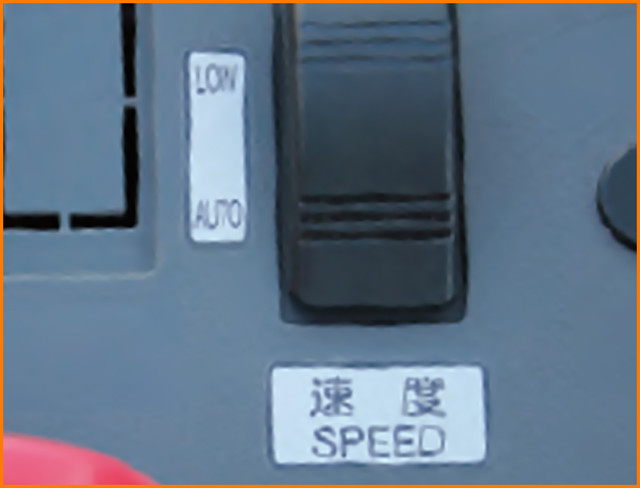

차속제어가 용이한 HST

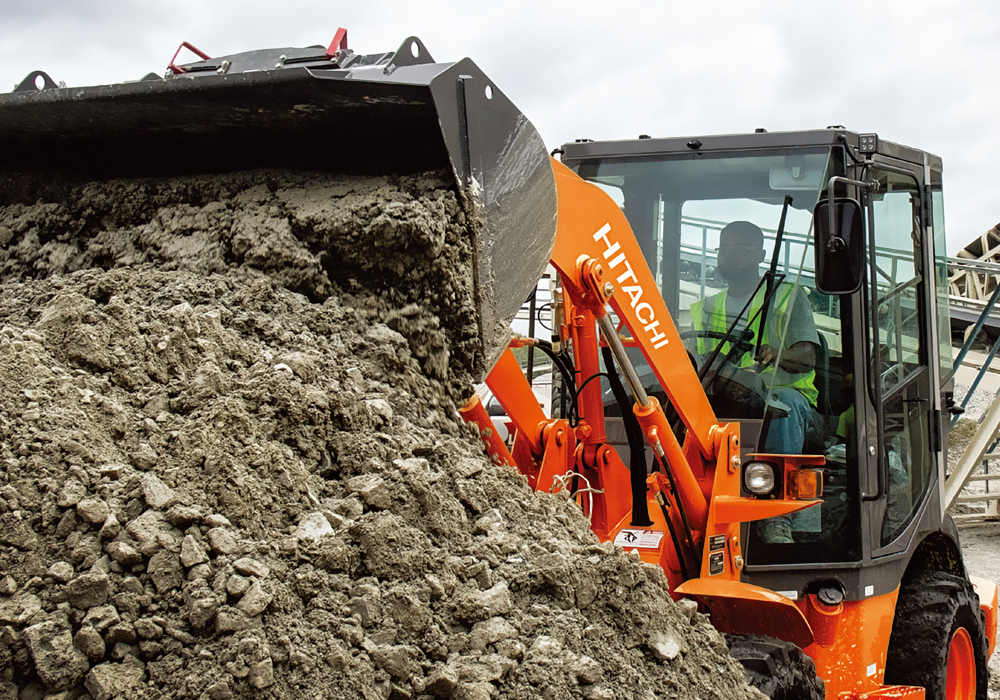

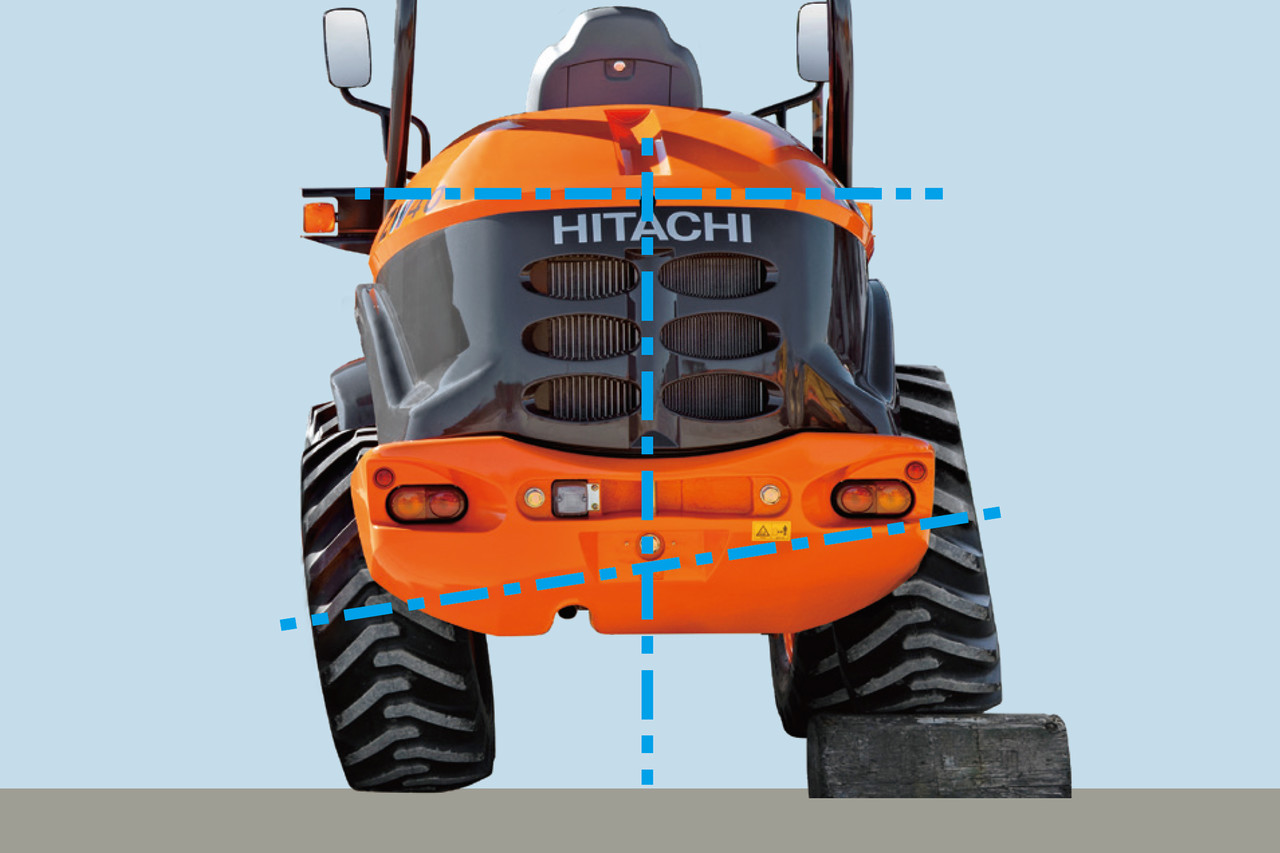

우수한 주파성

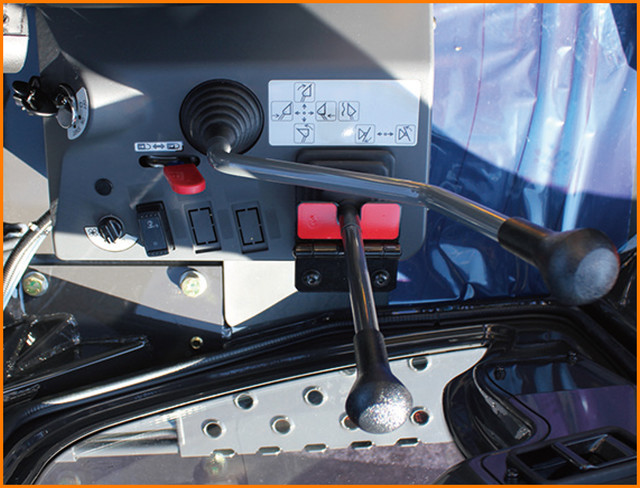

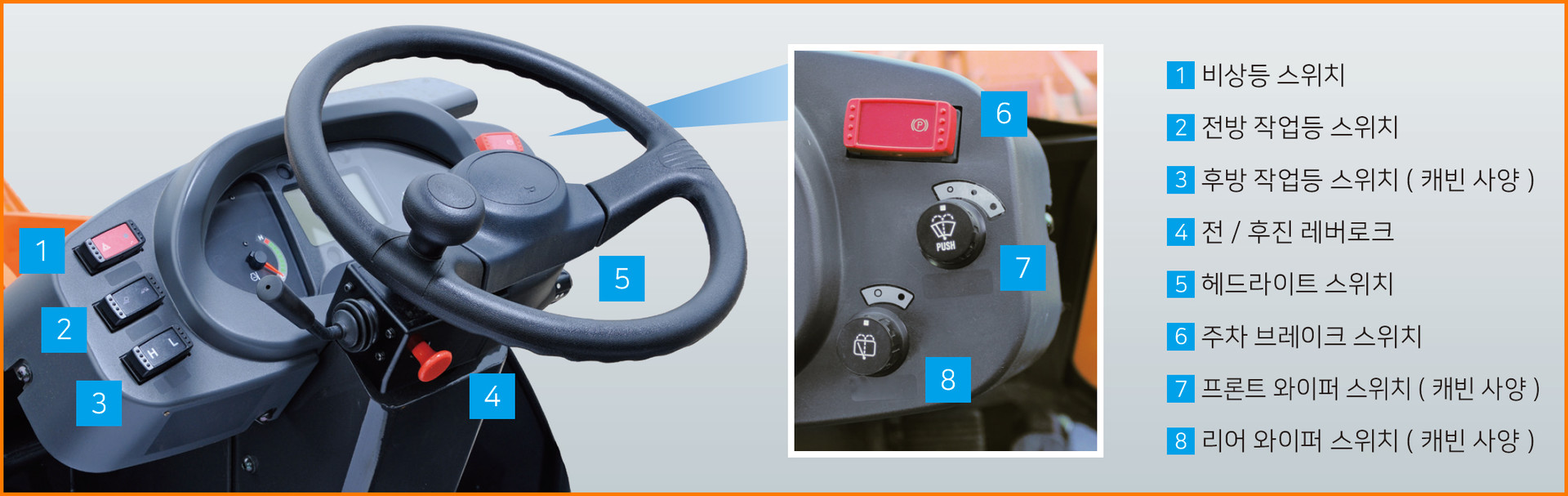

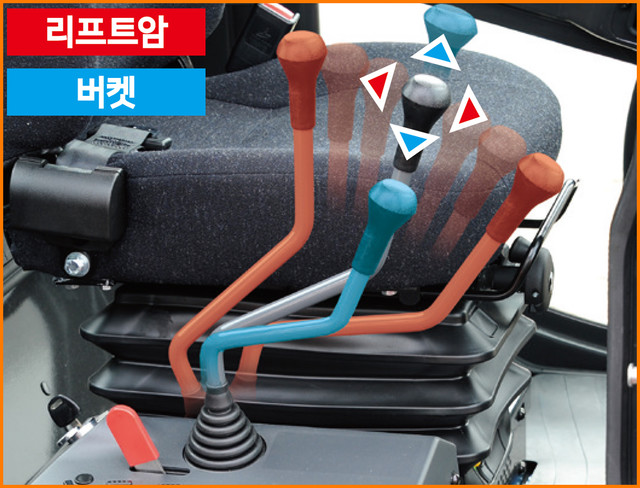

심플한 조작방법

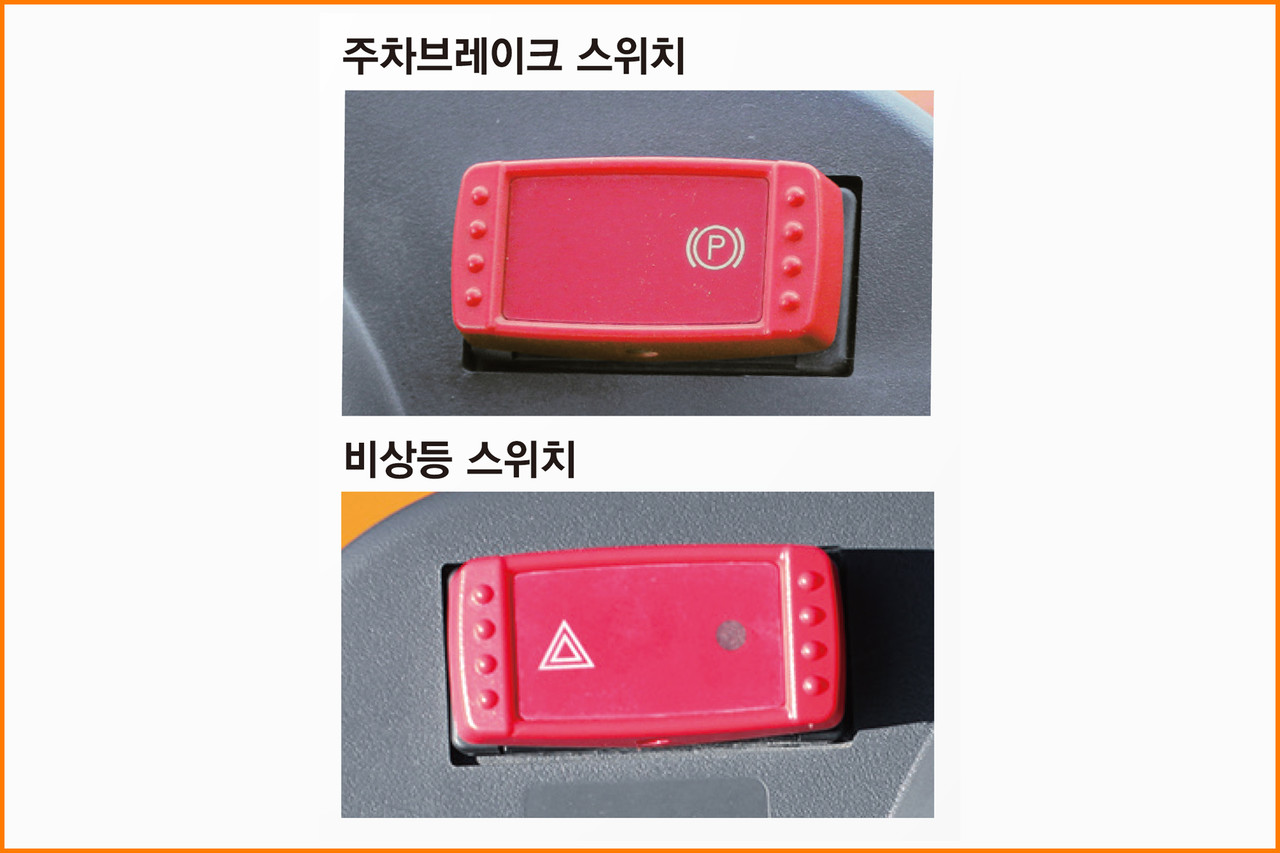

오작동방지를 위한 주차브레이크

ROPS / FOPS 구조 적용 캐빈, 캐노피

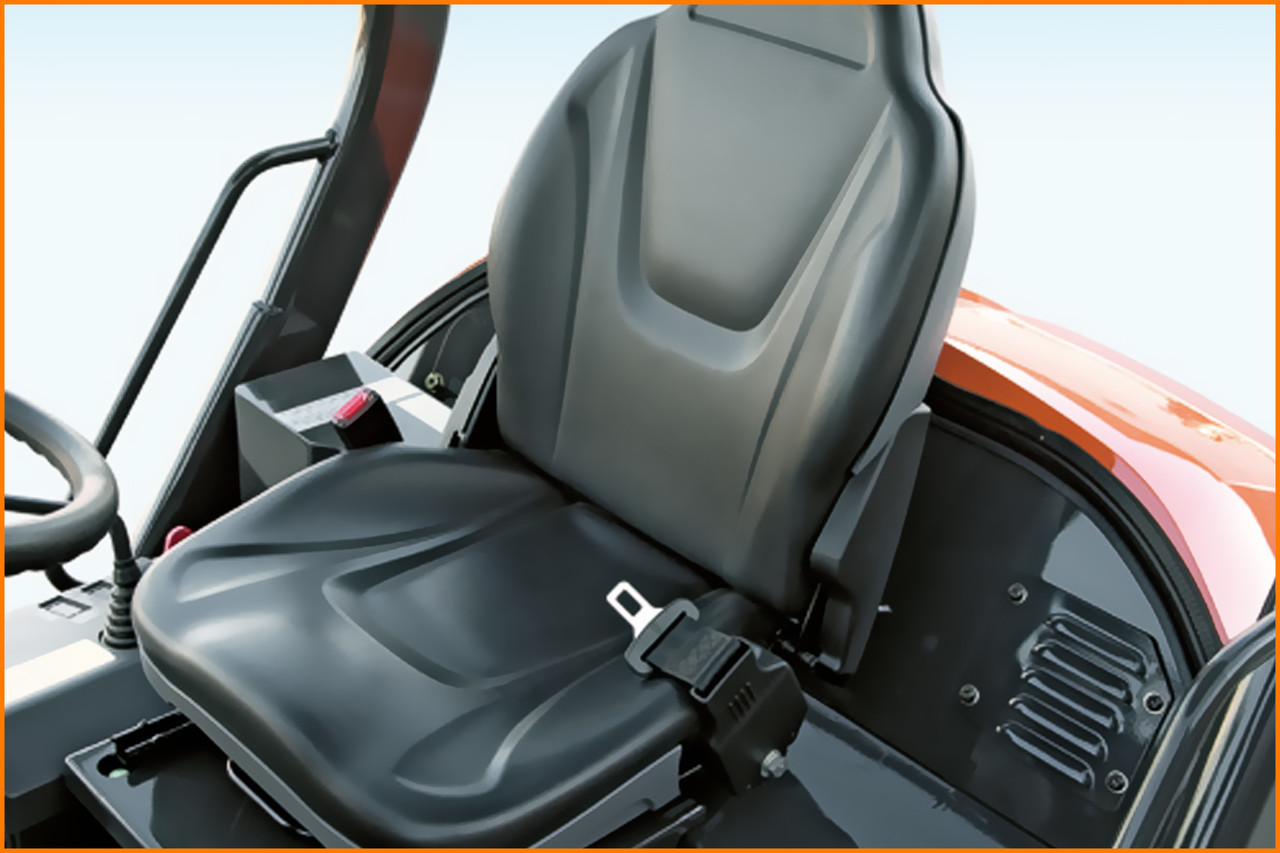

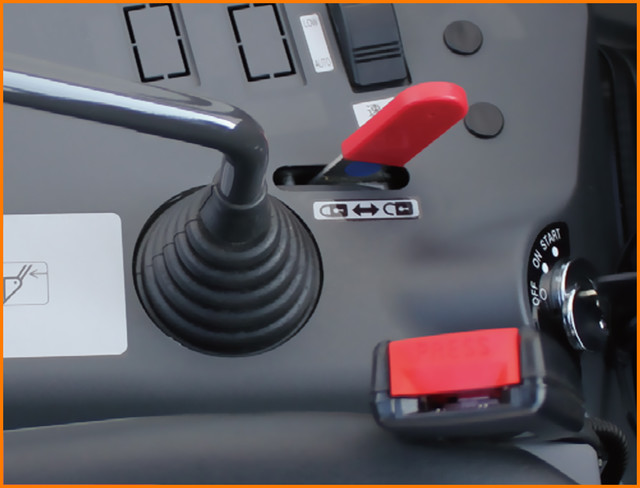

서스펜션 시트와 개폐식 안전벨트 장착

보호를 위한 안전한 장비

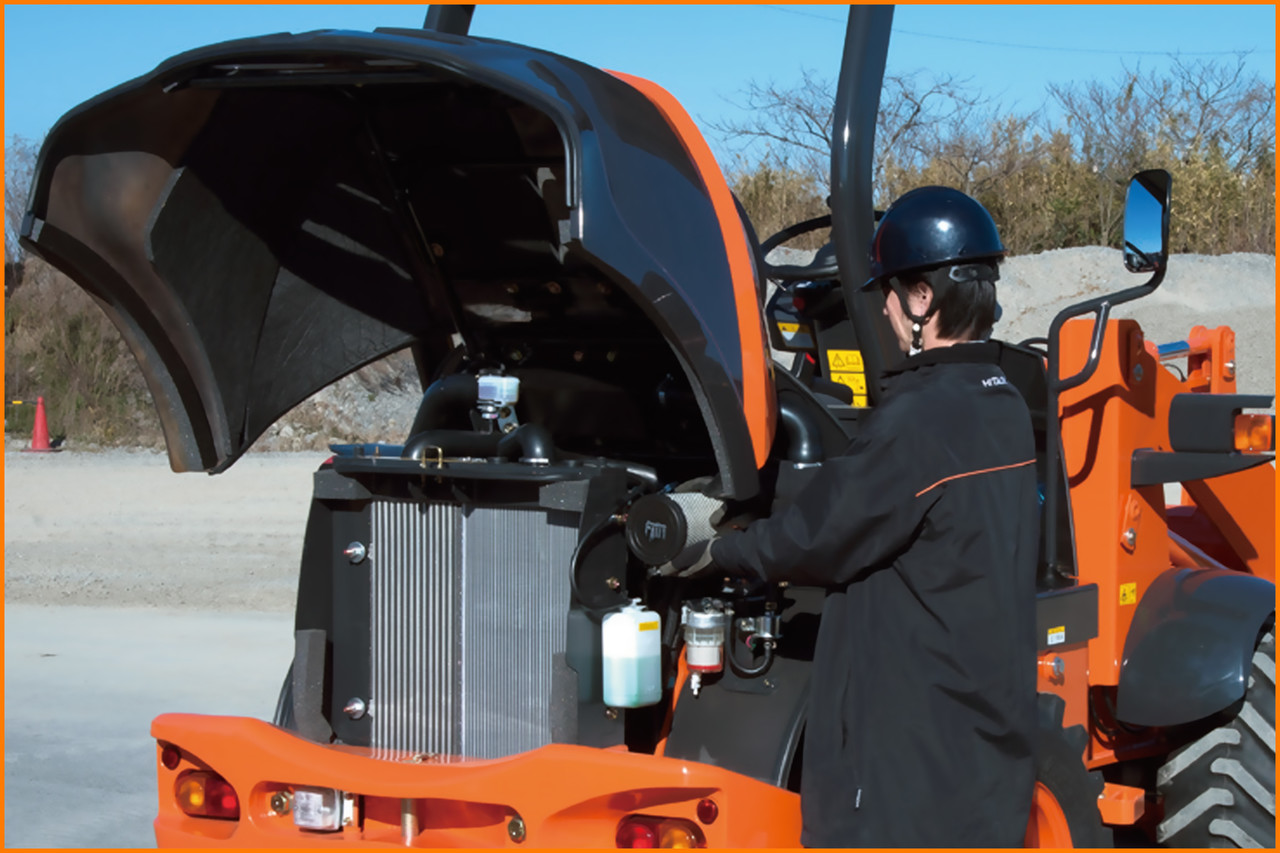

점검하기 쉬운 풀 오픈 본네트

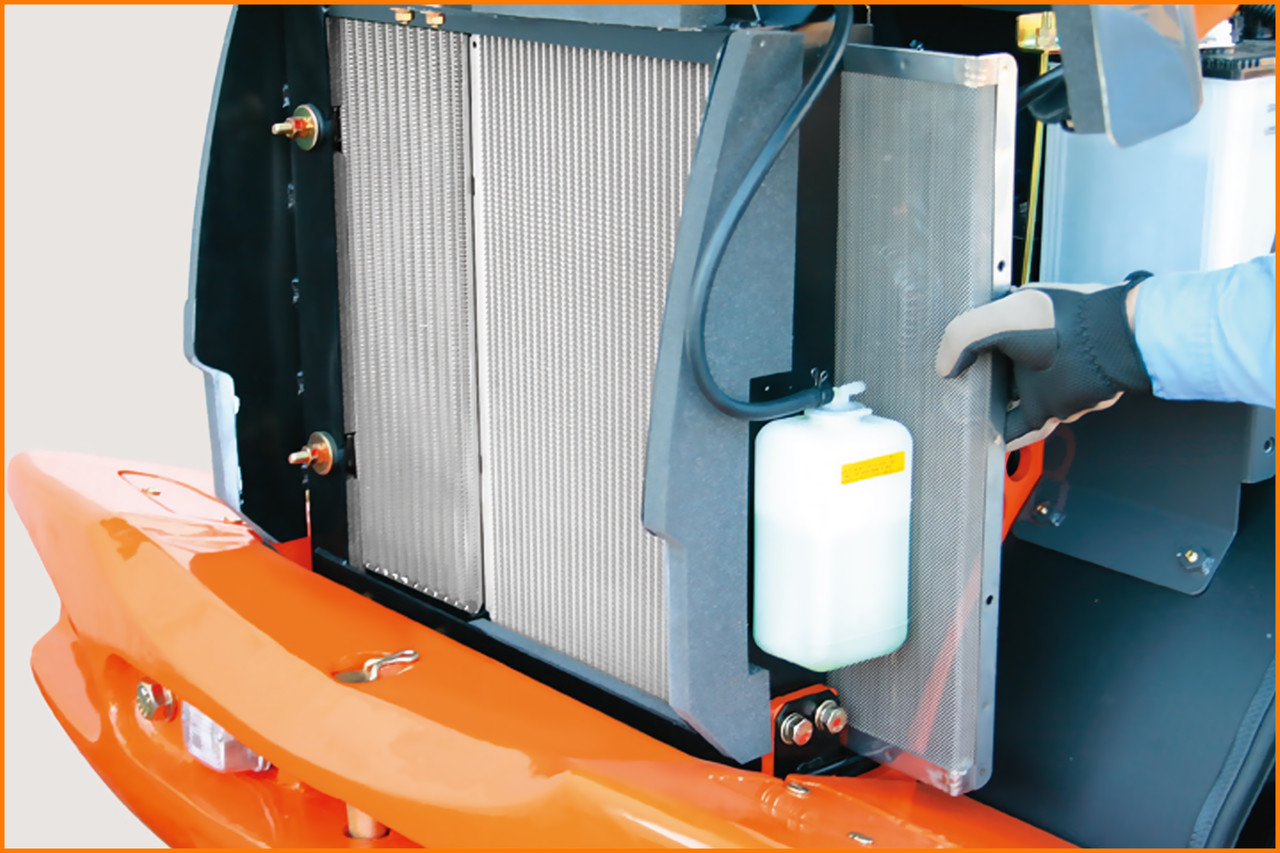

청소하기 쉬운 더스트 스크린

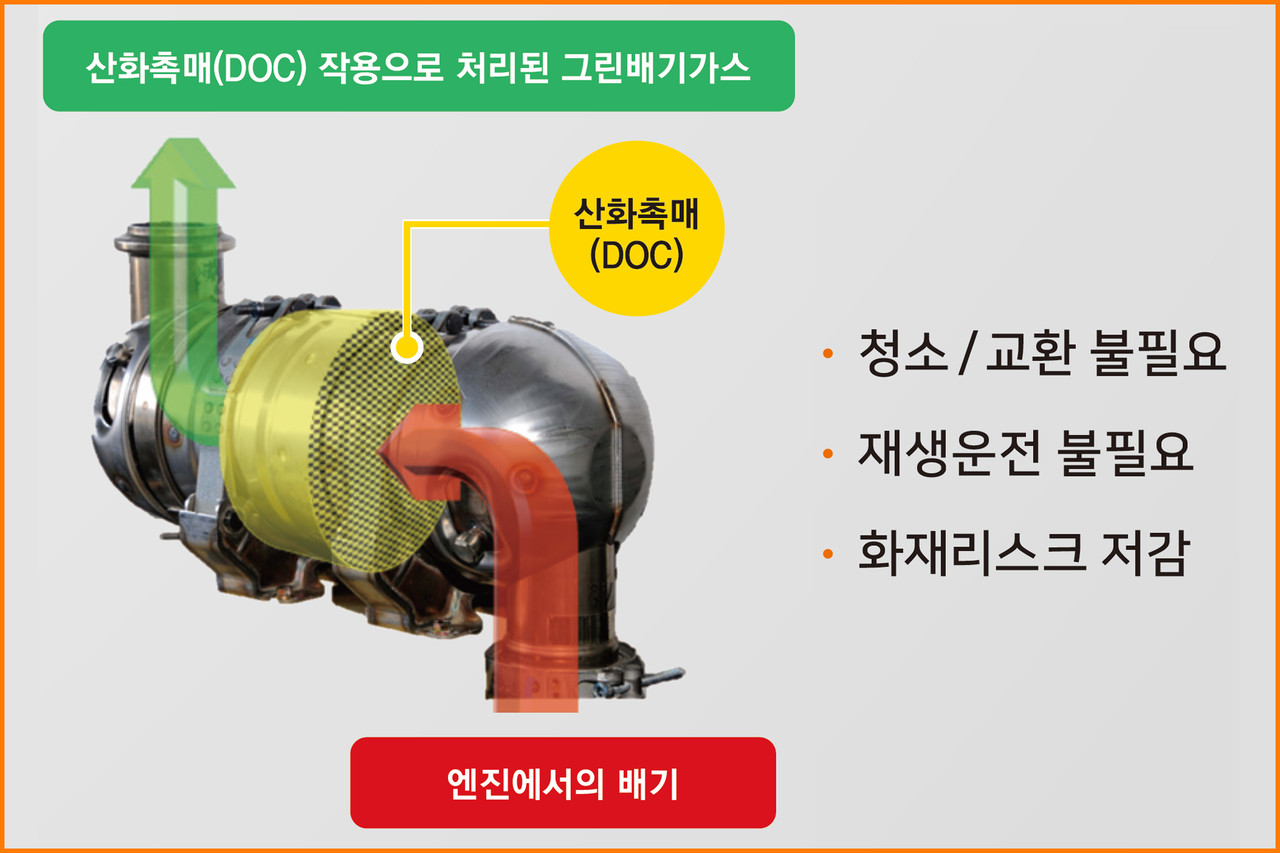

배기가스 후처리 장치 장착

편리한 어태치먼트 관계

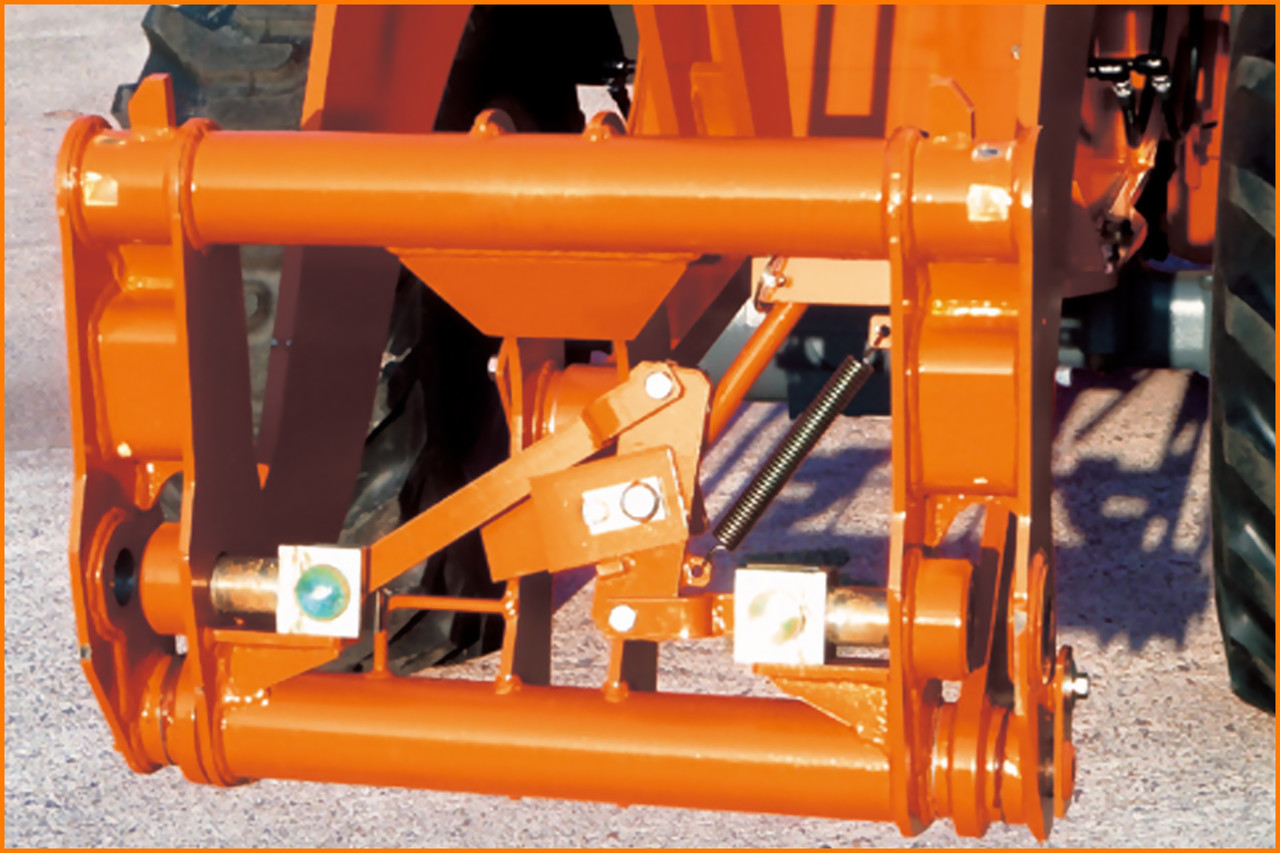

퀵 커플러

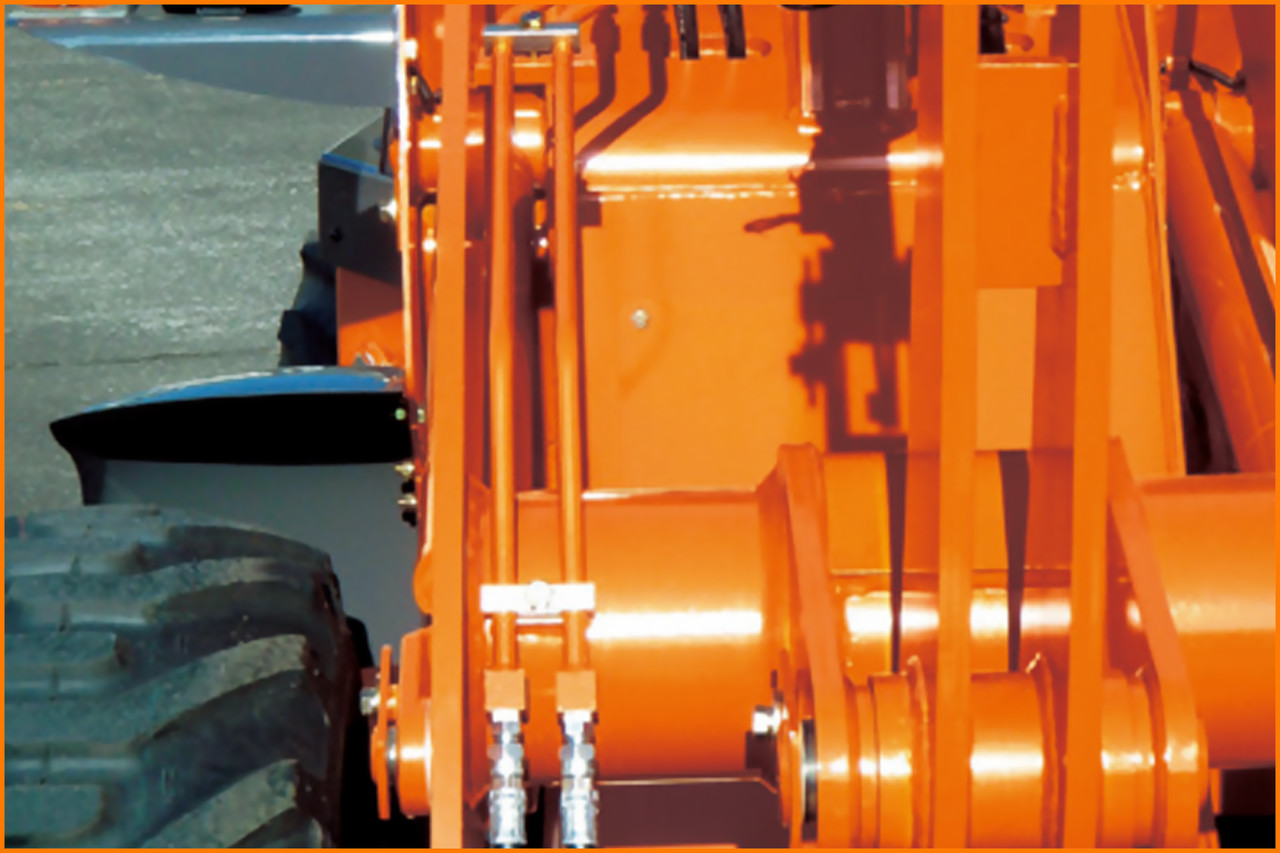

스풀밸브
