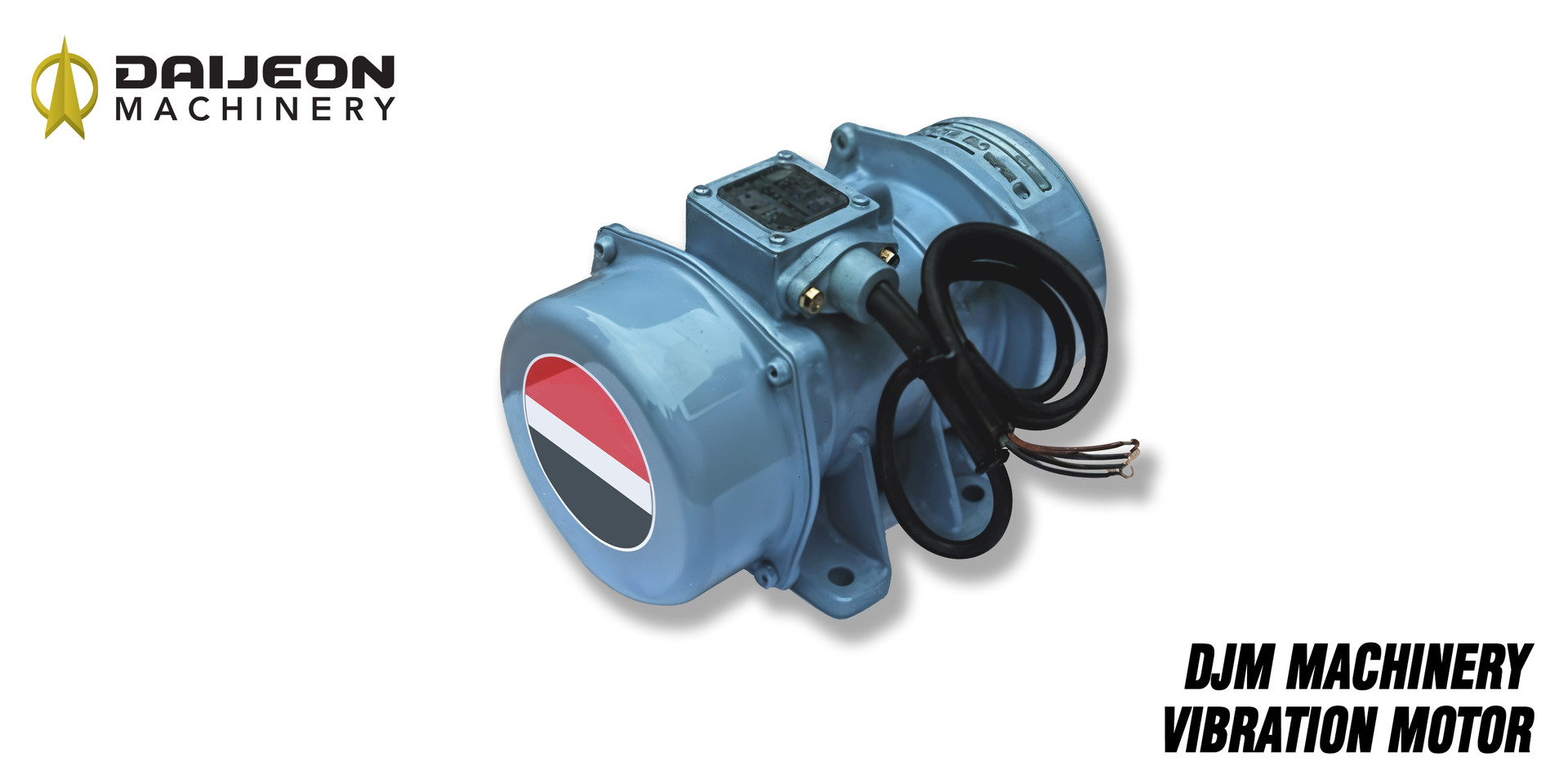

*대전기계공업 진동모터 (바이브레이터) DVT 씨리즈는 유도모터의 로터 샤프트 양축 끝에 편추를 붙여 회전시켜 발생하는 원심력을 진동으로 바꾸는 진동 발생기입니다.

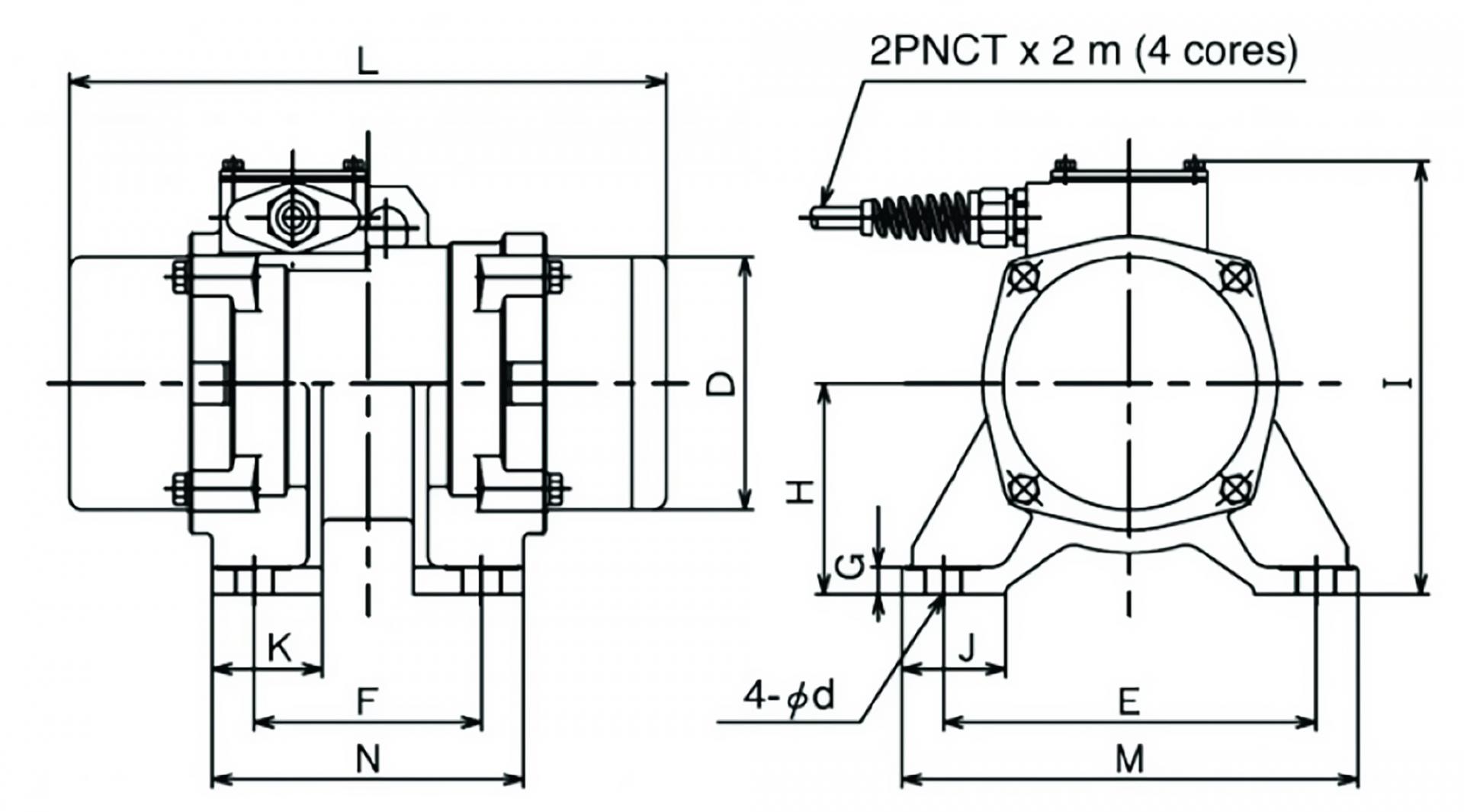

2극 (2 Pole, 220V/380V, 단상/삼상) 외형도
모델	진동 (kgf)	출력 (kw)	전부하전류 (A) 50/60㎐)	중량 (kg)	치 수 (mm)
					D	E	F	G	H	I	J	K	L	M	N	d	Ø
DVT - 201(1)	100	0.1	0.25 / 0.3	7	90	120	40	13	56	140	40	-	205	150	67	10	M8
DVT - 202	350	0.2	0.6 / 0.7	15	110	150	90	17	71	170	40	45	260	184	122	14	M12
DVT - 204	600	0.4	0.9 /1.0	24	125	190	110	18	84	210	50	55	300	230	150	18	M16
DVT - 208	1,000	0.75	1.5 /1.7	36	165	220	120	18	92	225	60	65	359	275	170	22	M20
DVT - 215	1,600	1.5	3.2 /3.5	52	166	240	140	25	130	264	70	75	438	300	200	26	M24
DVT - 222	3,000	2.2	8.2 /8.1	98	225	310	170	28	158	320	85	95	500	380	240	33	M30

* 1) 단상 220V는 DVT-201/202 모델에 한해서 재고 판매하고 있습니다. 상기 사양은 제품 성능 향상을 위해 예고없이 변경될 수 있습니다.

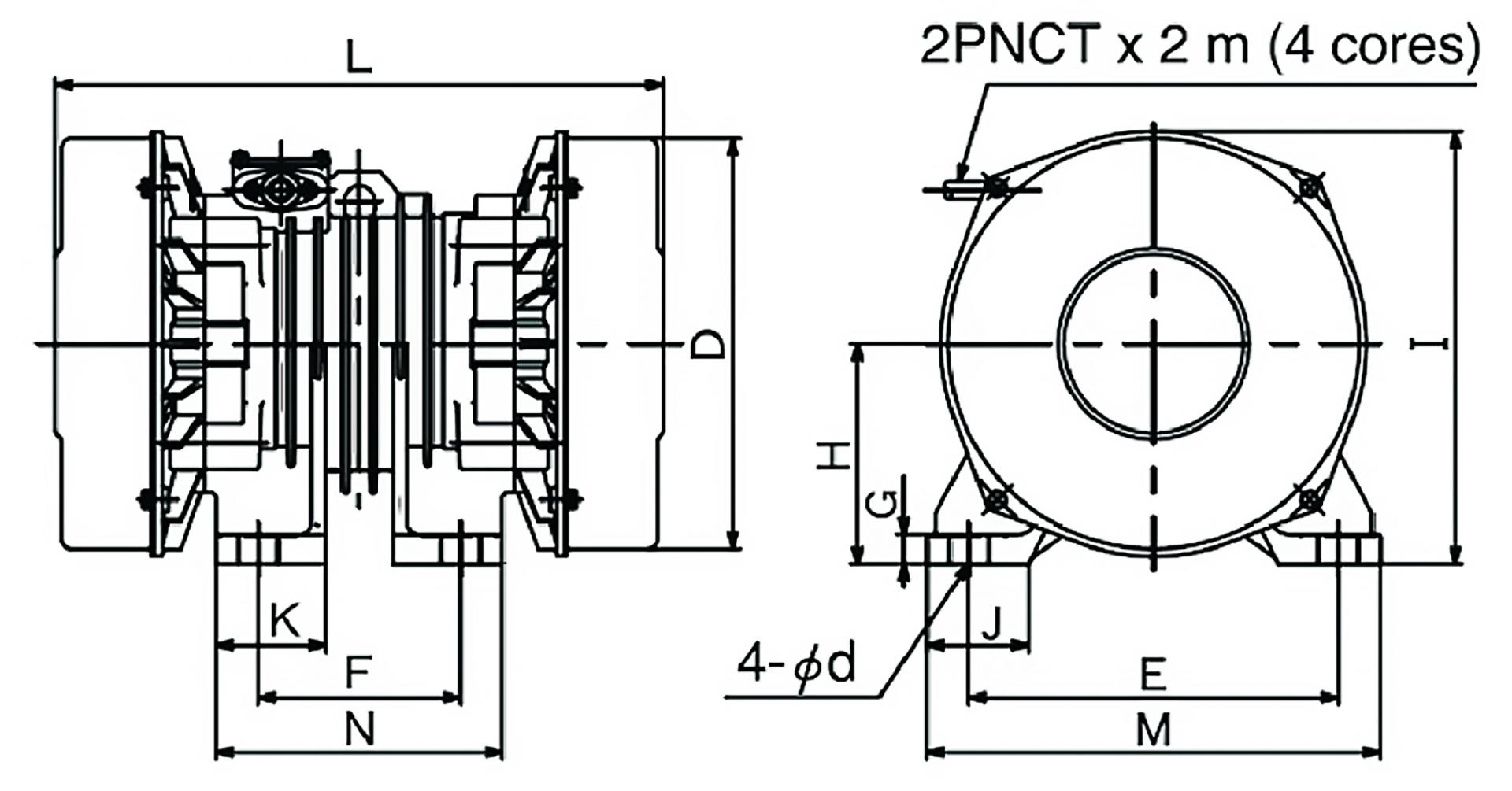

4극 (4 Pole, 220V/380V, 삼상) 외형도
모델	진동 (kgf)	출력 (kw)	전부하전류 (A) 50/60㎐)	중량 (kg)	치 수 (mm)
					D	E	F	G	H	I	J	K	L	M	N	d	Ø
DVT -402	600	0.2	0.8 / 0.9	25	170	160	100	15	92	195	40	45	300	195	130	14	M12
DVT - 404	900	0.4	1.2 /1.4	35	190	190	110	17	102	210	50	55	340	230	150	18	M16
DVT - 408	1,200	0.75	2.0 /2.2	54	225	220	140	20	120	240	60	65	410	270	90	22	M20
DVT - 411	1,700	0.85	2.8 /3.0	72	245	240	140	22	130	260	70	75	430	300	200	26	M24
DVT - 415	3,400	1.5	5.8 /6.0	122	295	310	170	25	158	320	85	95	525	380	240	33	M30
DVT - 422	5,200	2.2	9.0 /10.0	180	180	345	350	220	30	185	365	100	585	430	300	39	M36

* 상기 사양은 제품 성능 향상을 위해 예고없이 변경될 수 있습니다.

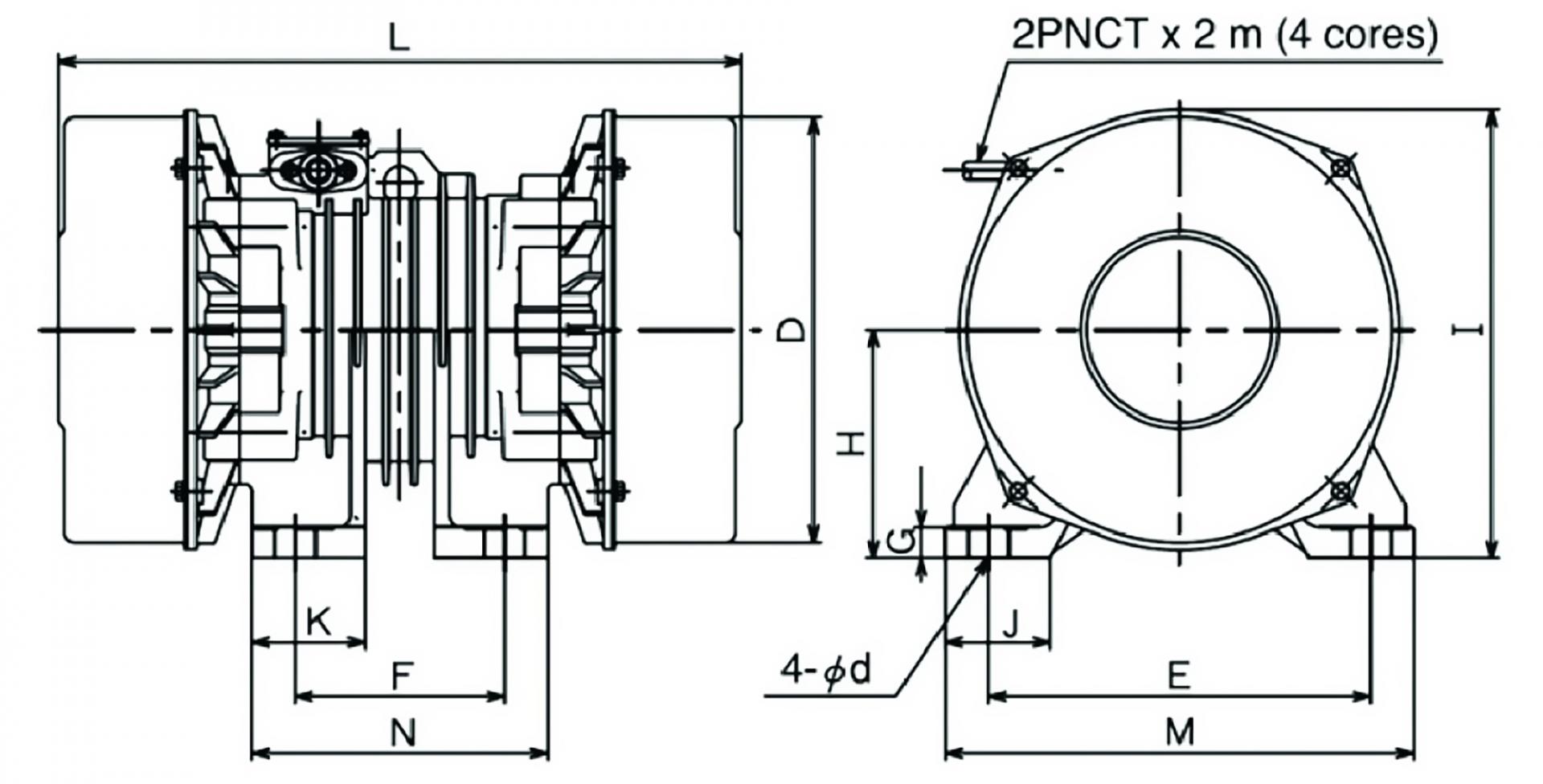

6/8극 (6 Pole, 220V/380V, 삼상) 외형도
모델	진동 (kgf)	출력 (kw)	전부하전류 (A) 50/60㎐)	중량 (kg)	치 수 (mm)
					D	E	F	G	H	I	J	K	L	M	N	d	Ø
DVT -604	500	0.4	1.7 / 1.9	36	190	190	110	13	104	210	50	55	365	220	150	18	M16
DVT -608	900	0.6	2.6 /2.8	54	225	220	140	20	120	240	60	65	410	270	190	22	M20
DVT -611	1,300	0.85	2.8 /3.0	71	245	240	140	22	130	260	70	75	440	300	200	26	M24
DVT -615	2,400	1.5	5.7 /6.0	134	295	310	170	25	158	320	85	95	550	380	240	33	M30
DVT -622	3,400	2.2	8.0 /9.0	181	345	350	220	35	185	365	100	110	550	430	300	39	M36
DVT -804	500	0.4	3.2 /2.7	52	225	220	140	16	120	240	60	65	410	270	190	22	M20
DVT -806	730	0.6	4.2 / 3.7	67	245	240	140	20	130	260	70	75	440	300	200	26	M24
DVT -808	1,000	0.75	5.9 / 5.1	90	265	260	150	22	142	280	70	80	500	320	210	26	M24
DVT -815	2,000	1.5	9.4 / 8.2	153	295	310	170	25	158	320	85	95	610	380	240	33	M30
DVT -822	3,000	2.2	12 / 11	226	345	350	220	30	185	365	100	110	710	430	300	39	M36

* 상기 사양은 제품 성능 향상을 위해 예고없이 변경될 수 있습니다.

6/8극 (6 Pole, 220V/380V, 삼상) 외형도
모델	진동력						출력 (kw)	전부하전류 (A) 50/60㎐)	중량 (kg)	치 수 (mm)
	후렌지축			반후렌지축
	모멘트 (㎏-㎝)	진동력 (㎏f)	웨이트 반경	모멘트 (㎏-㎝)	진동력 (㎏f)	웨이트 반경				L	PCD	LA	LC	LG	LL	LR	KB	KL	Q	S	D	Ød
DVT -408V	42.0 / 29.0	800	130 / 116	21.0 / 14.5	500	104 / 92	0.75	2.0 / 2.2	52	395	215	172	245	13	329	66	181	11.5	127	39	38	14
DVT -415V	57.0 / 40.0	1,100	137 / 122	27.4 / 19.0	650	108 / 96	1.5	5.0 /6.0	70	406	260	172	295	13	332	74	193	11.5	140	45	42	18
DVT -608V	42.0 / 29.0	800	130 / 116	21.0 / 14.5	500	104 / 92	0.75	2.8 /3.0	52	395	215	172	245	13	329	66	181	11.5	127	39	38	14
DVT -615V	57.0 / 40.0	1,100	137 / 122	27.4 / 19.0	650	108 / 96	1.5	5.8 /6.0	70	406	260	172	295	13	332	74	193	11.5	140	45	42	18

* 상기 사양은 제품 성능 향상을 위해 예고없이 변경될 수 있습니다.
