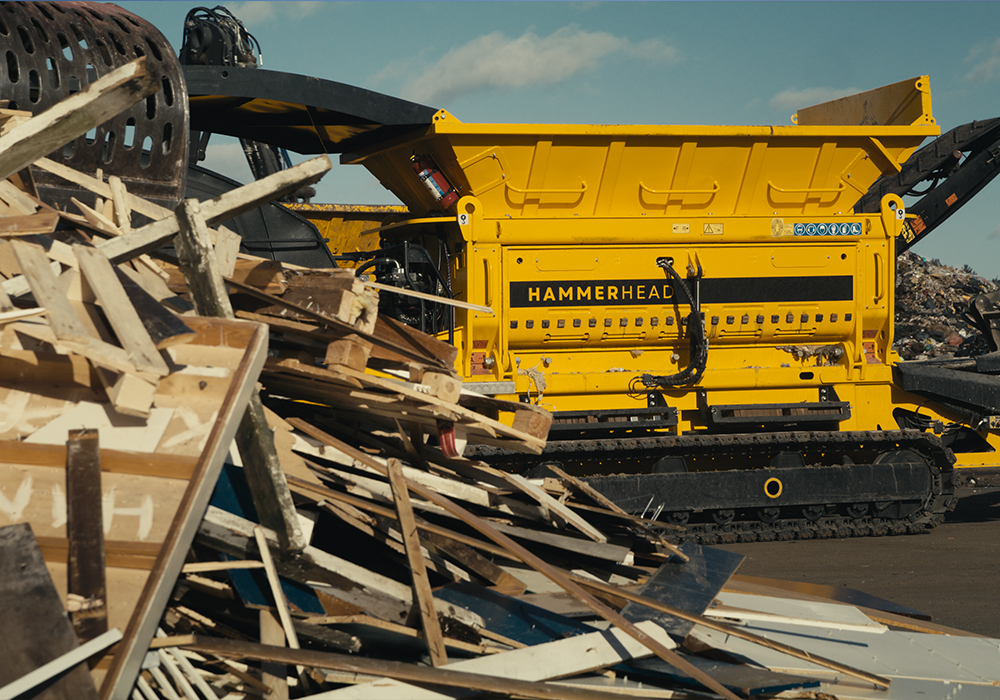

TANA Hammerhead ET : 대전기계공업(주)

고회전 전기구동 궤도파쇄기

이동식 타나 해머헤드 ET 전기 파쇄기는

대량으로 쌓인 목재나 플라스틱 쓰레기를 처리하기 위해 현장 곳곳을 자유롭게 이동하며

시원하게 부수어 주는 혁신적인 친환경 장비입니다.

이 장비의 가장 큰 매력은 "디젤로 이동하고,

전기로 쓰레기를 부순다"는 점인데,

이동할 때는 내장된 보조 엔진을 가동해

야적장 사이를 편리하게 오가고,

파쇄 작업을 할 때는 전기 코드를 꽂아

100% 전기 모터로 조용하고 힘차게 가동됩니다.

덕분에 매연과 엔진 소음이 거의 없어

민감한 도심 인근에서도

민원 걱정 없이 유연하게 운영할 수 있으며,

비싼 디젤 연료비와 유지보수 비용까지

획기적으로 아껴줍니다.

분당 최대 40바퀴로 빠르게 도는 대형 회전축이

가벼운 생활 쓰레기부터 부피가 큰 나무 폐기물까지

막힘없이 대량으로 처리해

현장의 생산성과 수익성을 동시에 극대화해 줍니다.

고회전 전기구동 궤도파쇄기

타나 해머헤드 ET 전기 파쇄기는 대량으로 쌓인 목재나

플라스틱 쓰레기를 처리하기 위해 현장 곳곳을 자유롭게 이동하며

시원하게 부수어 주는 혁신적인 친환경 장비입니다.

이 장비의 가장 큰 매력은 "디젤로 이동하고, 전기로 쓰레기를 부순다"는 점인데,

이동할 때는 내장된 보조 엔진을 가동해 야적장 사이를 편리하게 오가고,

파쇄 작업을 할 때는 전기 코드를 꽂아 100% 전기 모터로 조용하고 힘차게 가동됩니다.

덕분에 매연과 엔진 소음이 거의 없어 민감한 도심 인근에서도

민원 걱정 없이 유연하게 운영할 수 있으며,

비싼 디젤 연료비와 유지보수 비용까지 획기적으로 아껴줍니다.

분당 최대 40바퀴로 빠르게 도는 대형 회전축이 가벼운 생활 쓰레기부터

부피가 큰 나무 폐기물까지 막힘없이 대량으로 처리해

현장의 생산성과 수익성을 동시에 극대화해 줍니다.

일반 정보	작동 중량 (kg*)	31,900
	운송 중 총 길이 (mm**)	10,260
	총 작동 길이 (mm)	15,750
	전체 너비 (mm)	2,550
	운송 중 총 높이 (mm)	3,600
	로터 샤프트 타입	싱글 샤프트
	컨베이어 벨트 속도(최대 m/s)	3
	컨베이어 폭	1,000
	배출 및 이송 컨베이어 길이(mm)	5,480 / 7,050
	컨베이어 작동 중 높이***	4,290
	통합 규모	X
	리모컨	X
	최대 속도 (궤적이 있는 모델)	1.3 km/h
파 워	모터 및 효율	VEM, IE4 & 두산 D3 3,400cc, 4기통 엔진
	보조 디젤 엔진 (ET 전용)	Tier 4 Final 및 EU 규정 충족 / 스테이지5
	정격 출력 (SAE J1995) (kW)	2 x 160 (kW**) / 2 x 175 (kW***)
	연료 탱크 용량 (리터, ET 전용)	55
	전기 연결/접지	TN-C
	메인 퓨즈 크기	630 A
	로터 구동 기어 갯수	2
	공칭 로터 토크 (kNm)	310
투입 호퍼	적재 높이 (mm)	3,170
투입 호퍼	부피 (m3)	5
파쇄 도구	로터 파쇄 길이 (mm)	3,000
	로터리 파쇄 길이 (mm)	40
	로터 직경 (mm)	920
	로터 나이프 (갯수)	33 / 44 (옵션)
	카운터 나이프 (갯수)	23
	로터 나이프 타입	볼트 고정 / 양면 칼날
	로터 나이프 크기 ( mm)	115 x 70
기술 사양 D133847, D120111/ 2025년 5월 21일 중량 및 치수는 일반적인 허용 오차 범위 내에서 제공됩니다. 제조업체는 변경할 권리가 있습니다.		* 작동 중량은 기본 장비(연료 탱크 가득 채운 상태)를 포함합니다. 공칭 작동 각도 30°일 때 * 언더밴드, 오버밴드 또는 두 컨베이어 모두 440E 모델의 옵션으로 판매됩니다. ** 50Hz / 400V *** 60Hz / 480V UL 인증

VERSATILE 2-PART CONVEYOR WITH SCALE

다용도 2단 컨베이어

2단 가변 컨베이어 시스템은 속도와 방향을 개별 제어하여 파쇄 자재를 효율적으로 이송하는 동시에 파쇄물의 무게를 실시간으로 측정해 처리량을 정밀 계량하는 지능형 솔루션입니다. 상·하부 컨베이어의 속도와 방향을 개별 독립 제어할 수 있어 자재 흐름을 최적화하며, 측정된 중량 데이터는 '타나 커넥트'로 자동 전송되어 전체 공정 효율을 실시간으로 분석합니다. 견고한 자체 지지형 프레임은 좌우 60도(±30도)의 광범위한 가변 적재 반경을 지원하여 장비 이동 없이 원하는 위치에 자유로운 배치가 가능하며, 접근성이 뛰어난 구조로 설계되어 청소 및 유지보수 편의성을 극대화합니다.

OVERBAND MAGNET

컨베이어 상부 자력 선별기

컨베이어 벨트 상단에 장착되는 자력 선별기는 이송되는 파쇄물 속의 철제 및 자성 이물질을 실시간으로 강력하게 흡착하여 자동 선별하는 고성능 자력 분리 시스템입니다. 강력한 자력과 자체 회전 벨트를 통해 철스크랩, 와이어 등을 공중에서 분리 배출함으로써 최종 생산물의 순도를 높이고 추가적인 비즈니스 수익을 창출합니다. TANA 제어 시스템(TCS)과 긴밀히 연동되어, 작업 중에도 자석의 높낮이 유압 조절, 자력 ON/OFF 제어, 좌우 배출 방향 전환 등을 손쉽게 원격 제어할 수 있어 현장 레이아웃에 맞춘 최적의 운영 유연성을 자랑합니다.

ROTOR AND CUTTING KNIVES

로터 및 절단 나이프

빠른속도에 최적화된 해머헤드는 부피가 크고 양이 많은 폐기물을 가장 빠르고 효율적으로 처리합니다.축구장 잔디처럼 넓고 시원하게 설계된 3미터 길이의 대형 회전축(로터)이 분당 최대 40바퀴(40 RPM)라는 엄청난 속도로 돌아가며 나뭇가지, 플라스틱, 생활 쓰레기를 막힘없이 빨아들이고 시원하게 부숩니다. 여기에 들어가는 칼날은 쉽게 닳지 않는 특수 재질로 만들어졌습니다. 특히 앞뒤 양면을 모두 쓸 수 있는 구조여서, 한쪽 면이 마모되면 뒤집어서 한 번 더 사용할 수 있습니다. 칼날 수명은 두 배로 늘어나고 소모품 비용은 절반으로 줄어듭니다.

TANA POWERPACK

타나 파워팩

ET모델의 TANA Powerpack은 전기 구동의 압도적인 경제성과 디젤 엔진의 자유로운 이동성을 결합한 혁신적인 하이브리드 동력 솔루션입니다. 파쇄 작업 시에는 고성능 VEM 전기 모터 2기가 강력한 토크를 발생시켜 가혹한 복합 폐기물도 배출가스 없이 완벽하게 처리합니다. 현장 간 이동 시에는 친환경 두산 스테이지5 디젤 엔진으로 구동되어 외부 전원 연결 없이도 유연한 이동성을 보장합니다. 측면 개방형 엔진 커버 설계로 정비 편의성과 작업 안전성을 극대화했으며, 운영 비용과 탄소 배출을 동시에 혁신적으로 절감합니다.

TANA TRACK SYSTEM

고성능 헤비듀티 궤도형 플랫폼

궤도형 플랫폼은 열악한 폐기물 처리 현장에서도 압도적인 안정성과 탁월한 지면 접지력을 제공합니다. 견고한 헤비듀티 설계로 무게를 균등 분산시켜 경사지나 험지에서도 흔들림 없는 파쇄 작업을 보장하며, 별도 견인 장비 없는 자체 정밀 이동으로 현장 유연성을 극대화합니다. 또한 파쇄 시 발생하는 강력한 진동과 충격을 하부 프레임이 흡수하여 장비 내구성을 높이고 마모를 최소화합니다. 강인한 내구성과 기동성을 동시에 구현하여 어떠한 가혹한 환경에서도 최고의 작업 신뢰성을 제공합니다.

13 DIFFERENT ROTOR SCREENS

가변형 고정밀 제어 스크린

13가지 가변형 로터 스크린은 다양한 폐기물을 50mm에서 500mm까지 균일한 크기로 정밀 제어하여 배출하는 맞춤형 입도 조절 솔루션입니다. 미세 분쇄용 50mm부터 고부하 폐타이어 전용(Tyres) 스크린까지 총 13종의 메시 규격을 제공하여 대체연료(SRF, TDF 등) 생산 등 요구 사양에 완벽히 대응합니다. 로터와 스크린 간극의 미세 조정을 통해 생산 효율과 제품 품질을 최적화하며, 견고한 내구성으로 충격을 지탱합니다. 특히 단 몇 분 만에 스크린 교체가 가능한 설계를 채택하여 공정 가동 중지 시간을 획기적으로 단축시킵니다

TANACONNECT

스마트 제어 및 모니터링 시스템

타나커넥트는 언제 어디서나 온라인으로 장비에 원격 접속하여 가동 시간을 극대화하고 운영을 최적화하는 통합 디지털 서비스 포털입니다. 타나 제어 시스템(TCS)과 완벽히 연동되어 파쇄 공정, 폐기물 처리량, 장비 상태 등 핵심 운영 데이터를 실시간으로 수집하고 모니터링합니다. 이상 징후 발생 시 중요 알람 시스템이 즉각 알림을 전송하여 잠재적 고장을 미연에 방지하며, 신속한 원격 진단으로 가동 중지 시간을 최소화합니다. 장비 운영에 필요한 모든 정보와 도구를 단 하나의 플랫폼에서 직관적으로 제공하여 현장 제어와 비즈니스 효율을 극대화합니다.

TANA CONTROL SYSTEM (TCS)

타나 제어 시스템 (TCS)

TANA 제어 시스템(TCS)은 장비의 모든 기능을 실시간으로 모니터링하고 정밀 제어하는 인공지능형 통합 제어 플랫폼입니다. 유압 구동계와 로터 속도를 최적화하여 자재 성상에 상관없이 상시 최고의 가동 효율을 유지하며, 과부하 나 파쇄 불가능한 이물질 유입 시 장비를 자동으로 정지시켜 핵심 구동계를 원천 보호합니다. 차세대 직관적 컬러 터치스크린 UI를 탑재하여 명확한 자가 진단과 손쉬운 조작이 가능하며, 또한, 다양한 폐기물 종류에 맞춘 16가지 작업별 사전 설정 프로그램과 다국어 지원 시스템을 갖추어 어떤 작업 환경에서도 터치 한 번으로 공정 최적화 및 운영 비용 절감을 실현합니다.
