TANA Hammmerhead E : 대전기계공업(주)

고회전 전기구동 고정파쇄기

고정식 타나 해머헤드 E 전기 파쇄기는

대량으로 쏟아지는 목재나 플라스틱 쓰레기를

가장 빠르고 시원하게 부수어 현장의 생산성을

극대화해 주는 친환경 장비입니다.

분당 최대 40바퀴로 힘차게 도는 대형 회전축이

대용량 폐기물을 정체 없이 빠르게 처리하며,

엔진이 없는 전기 구동 방식이라

일반 디젤 파쇄기보다 소음을

무려 6데시벨(dB)이나 줄여

실내나 도심 인근에서도 민원 걱정 없이

조용하게 가동할 수 있습니다.

배출가스가 전혀 없는 청정 설계로 기업의

친환경 목표를 달성하도록 도울 뿐만 아니라,

매달 나가는 연료비와 소모품 유지보수 비용까지

획기적으로 아껴줍니다.

특히 스마트 관리 시스템인 '타나커넥트'가

현재 운영 비용과 이익을 실시간으로 분석해

눈으로 쉽게 보여주므로, 누구나 편리하고

투명하게 공정을 관리하며 비즈니스의

수익성을 높일 수 있습니다.

고회전 전기구동 고정파쇄기

고정식 타나 해머헤드 E 전기 파쇄기는 대량으로 쏟아지는 목재나 플라스틱 쓰레기를

가장 빠르고 시원하게 부수어 현장의 생산성을 극대화해 주는 친환경 장비입니다.

분당 최대 40바퀴로 힘차게 도는 대형 회전축이 대용량 폐기물을 정체 없이 빠르게 처리하며,

엔진이 없는 전기 구동 방식이라 일반 디젤 파쇄기보다 소음을

무려 6데시벨(dB)이나 줄여 실내나 도심 인근에서도 민원 걱정 없이 조용하게 가동할 수 있습니다.

배출가스가 전혀 없는 청정 설계로 기업의 친환경 목표를 달성하도록 도울 뿐만 아니라,

매달 나가는 연료비와 소모품 유지보수 비용까지 획기적으로 아껴줍니다.

특히 스마트 관리 시스템인 '타나커넥트'가 현재 운영 비용과 이익을 실시간으로 분석해

눈으로 쉽게 보여주므로, 누구나 편리하고 투명하게 공정을 관리하며

비즈니스의 수익성을 높일 수 있습니다.

일반 정보	작동 중량 (kg*)	24,500
	운송 중 총 길이 (mm**)	6,340
	총 작동 길이 (mm)	11,900
	전체 너비 (mm)	2,420
	운송 중 총 높이 (mm)	3,340
	로터 샤프트 타입	싱글 샤프트
	컨베이어 벨트 속도(최대 m/s)	3
	컨베이어 폭	1,000
	배출 및 이송 컨베이어 길이(mm)	-
	컨베이어 작동 중 높이***	-
	통합 규모	X
	리모컨	옵션
	최대 속도 (궤적이 있는 모델)	-
파 워	모터 및 효율	VEM, IE4
	보조 디젤 엔진 (ET 전용)	-
	정격 출력 (SAE J1995) (kW)	2 x 160 (kW**) / 2 x 175 (kW***)
	연료 탱크 용량 (리터, ET 전용)	-
	전기 연결/접지	TN-C
	메인 퓨즈 크기	630 A
	로터 구동 기어 갯수	2
	공칭 로터 토크 (kNm)	310
투입 호퍼	적재 높이 (mm)	2,296 (베이스 제거시)
투입 호퍼	부피 (m3)	5
파쇄 도구	로터 파쇄 길이 (mm)	3,000
	로터리 파쇄 길이 (mm)	40
	로터 직경 (mm)	920
	로터 나이프 (갯수)	33 / 44 (옵션)
	카운터 나이프 (갯수)	23
	로터 나이프 타입	볼트 고정 / 양면 칼날
	로터 나이프 크기 ( mm)	115 x 70
기술 사양 D133847, D120111/ 2025년 5월 21일 중량 및 치수는 일반적인 허용 오차 범위 내에서 제공됩니다. 제조업체는 변경할 권리가 있습니다.		* 작동 중량은 기본 장비(연료 탱크 가득 채운 상태)를 포함합니다. 공칭 작동 각도 30°일 때 * 언더밴드, 오버밴드 또는 두 컨베이어 모두 440E 모델의 옵션으로 판매됩니다. ** 50Hz / 400V *** 60Hz / 480V UL 인증

VERSATILE 2-PART CONVEYOR WITH SCALE

다용도 2단 컨베이어

각 컨베이어의 속도와 방향을 개별 제어하여 공정 효율을 극대화합니다. 내장된 컨베이어 스케일은 파쇄물의 무게를 실시간으로 측정해 정밀한 모니터링을 지원합니다. 또한, 운전 중에도 높이 조절과 ON/OFF가 가능한 최첨단 자력 선별 시스템을 옵션으로 탑재할 수 있으며, 파쇄물에서 철금속을 정밀하게 분리해 내어 최종 제품의 순도를 높이고, 회수된 금속으로 추가 수익까지 창출할 수 있습니다. 자석의 높이와 방향은 TCS(터치 제어 시스템)를 통해 작업 중에도 간편하게 조절 가능합니다.

13 DIFFERENT ROTOR SCREENS

가변형 고정밀 제어 스크린

13가지 가변형 로터 스크린은 다양한 폐기물을 50mm에서 500mm까지 균일한 크기로 정밀 제어하여 배출하는 맞춤형 입도 조절 솔루션입니다. 미세 분쇄용 50mm부터 고부하 폐타이어 전용(Tyres) 스크린까지 총 13종의 메시 규격을 제공하여 대체연료(SRF, TDF 등) 생산 등 요구 사양에 완벽히 대응합니다. 로터와 스크린 간극의 미세 조정을 통해 생산 효율과 제품 품질을 최적화하며, 견고한 내구성으로 충격을 지탱합니다. 특히 단 몇 분 만에 스크린 교체가 가능한 설계를 채택하여 공정 가동 중지 시간을 획기적으로 단축시킵니다

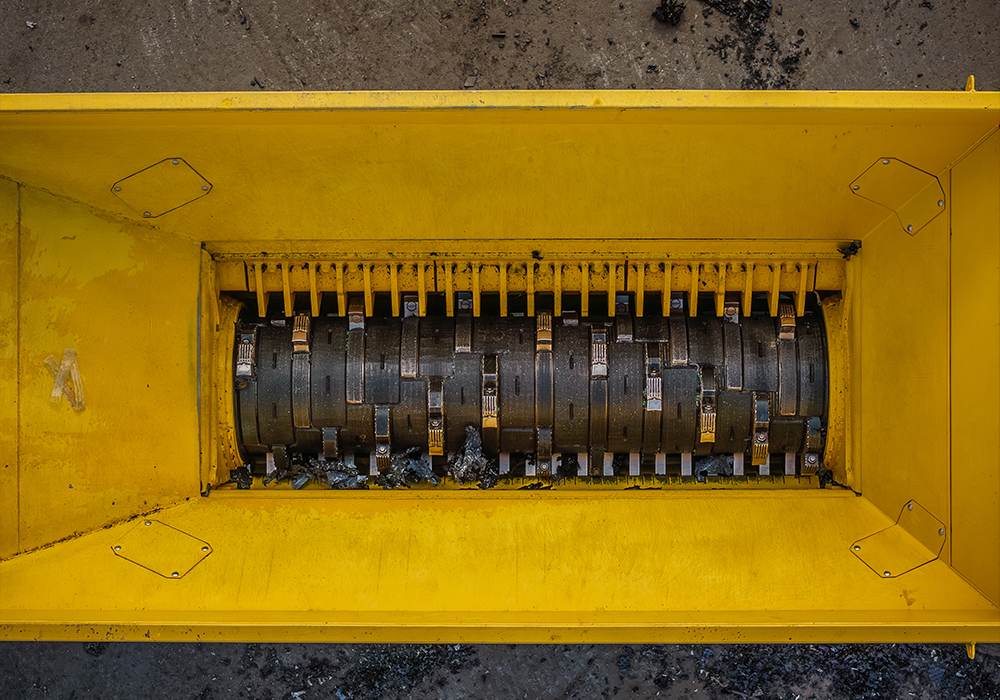

ROTOR AND CUTTING KNIVES

로터 및 절단 나이프

빠른속도에 최적화된 해머헤드는 부피가 크고 양이 많은 폐기물을 가장 빠르고 효율적으로 처리합니다.축구장 잔디처럼 넓고 시원하게 설계된 3미터 길이의 대형 회전축(로터)이 분당 최대 40바퀴(40 RPM)라는 엄청난 속도로 돌아가며 나뭇가지, 플라스틱, 생활 쓰레기를 막힘없이 빨아들이고 시원하게 부숩니다. 여기에 들어가는 칼날은 쉽게 닳지 않는 특수 재질로 만들어졌습니다. 특히 앞뒤 양면을 모두 쓸 수 있는 구조여서, 한쪽 면이 마모되면 뒤집어서 한 번 더 사용할 수 있습니다. 칼날 수명은 두 배로 늘어나고 소모품 비용은 절반으로 줄어듭니다.

TANA POWERPACK

타나 파워팩

E 모델전용 타나 파워팩은 고정식 공정의 연속 가동과 운영비 절감을 위해 설계된 순수 전기 구동 시스템입니다. 디젤 엔진 없이 고효율 VEM 전기 모터 2기와 TANA 유압 시스템을 결합하여, 상시 균일하고 압도적인 토크를 제공합니다. 퀵 커플링을 통해 공장 전력망에 안전하게 직결되어 연료 보충 없이 24시간 가동이 가능하며, 탄소 배출 제로와 탁월한 저소음으로 실내 작업 환경을 획기적으로 개선합니다. 독립형 파워팩 레이아웃으로 설치 공간 효율성을 높이고 파쇄 진동으로부터 구동계를 완벽히 보호합니다. 또한 측면 개방형 도어를 적용하여 일상 점검에 필요한 모든 정비 지점에 막힘없이 접근할 수 있습니다.

TANACONNECT

스마트 제어 및 모니터링 시스템

타나커넥트는 언제 어디서나 온라인으로 장비에 원격 접속하여 가동 시간을 극대화하고 운영을 최적화하는 통합 디지털 서비스 포털입니다. 타나 제어 시스템(TCS)과 완벽히 연동되어 파쇄 공정, 폐기물 처리량, 장비 상태 등 핵심 운영 데이터를 실시간으로 수집하고 모니터링합니다. 이상 징후 발생 시 중요 알람 시스템이 즉각 알림을 전송하여 잠재적 고장을 미연에 방지하며, 신속한 원격 진단으로 가동 중지 시간을 최소화합니다. 장비 운영에 필요한 모든 정보와 도구를 단 하나의 플랫폼에서 직관적으로 제공하여 현장 제어와 비즈니스 효율을 극대화합니다.

TANA CONTROL SYSTEM (TCS)

타나 제어 시스템 (TCS)

TANA 제어 시스템(TCS)은 장비의 모든 기능을 실시간으로 모니터링하고 정밀 제어하는 인공지능형 통합 제어 플랫폼입니다. 유압 구동계와 로터 속도를 최적화하여 자재 성상에 상관없이 상시 최고의 가동 효율을 유지하며, 과부하 나 파쇄 불가능한 이물질 유입 시 장비를 자동으로 정지시켜 핵심 구동계를 원천 보호합니다. 차세대 직관적 컬러 터치스크린 UI를 탑재하여 명확한 자가 진단과 손쉬운 조작이 가능하며, 또한, 다양한 폐기물 종류에 맞춘 16가지 작업별 사전 설정 프로그램과 다국어 지원 시스템을 갖추어 어떤 작업 환경에서도 터치 한 번으로 공정 최적화 및 운영 비용 절감을 실현합니다.
